UHF RFID Antennen MTI Wireless

MTI Wireless als Hersteller von RFID UHF Antennen bietet eine Vielzahl von Komponenten für allgemeine Anwendungen vor allem im Bereich Logistik an. Optimale Performance wird in Kombination mit Impinj Lesegeräten Speedway Revolution R420 / R220 und den neuen Geräten der Serie Impinj R700 erzielt.

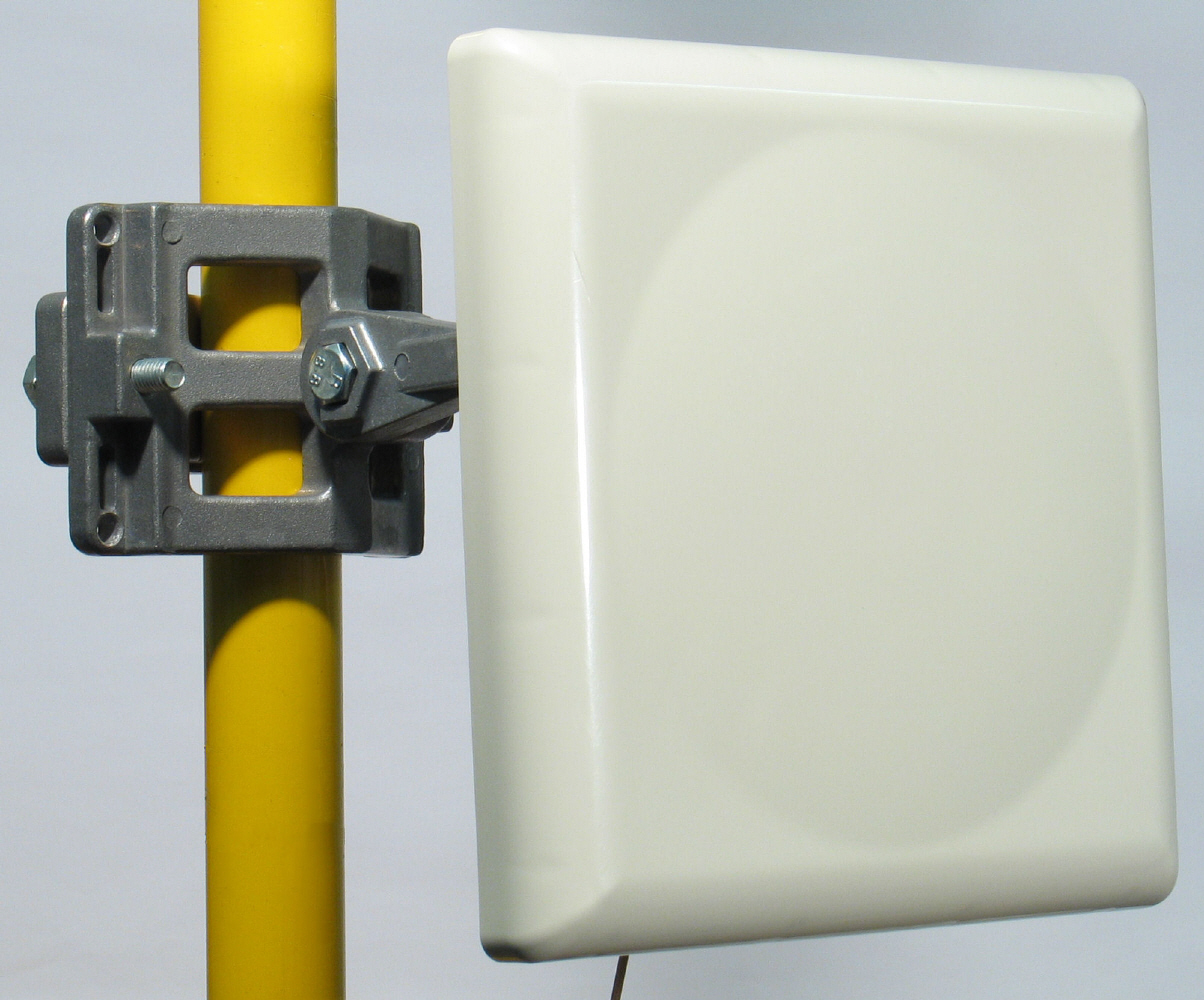

Standard Patch Panel Kompakt

UHF Patch Antennen 63 & 64:

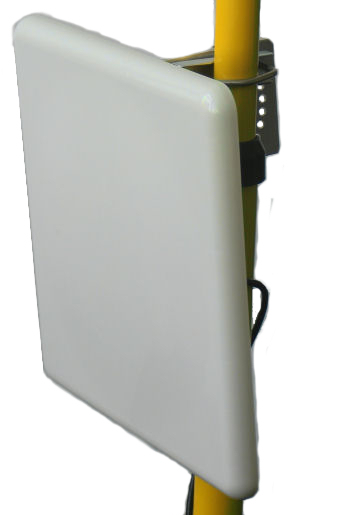

ANTU-PATCH-63

Diese kompakten UHF Patch Panel Antennen sind für allgemeine RFID Anwendungen geeignet, bei denen höchste Leistungsfähigkeit gefordert sind. Es sind Varianten mit linearer oder zirkularer Polarisierung sowie Varianten für den europäischen (ETSI) bzw. amerikanisch / asiatischen (FCC) Frequenzbereich verfügbar.

Alle Antennen dieser Serie befinden sich in einem Gehäuse mit identischer Größe und Aufbau, damit ist der Tausch von Antennen Komponenten auch bei bereits laufenden Projekten einfach und schnell durchzuführen.

Ein flexibles Kugelgelenk als Antennenhalterung und eine Standard N-Buchse ermöglichen die einfache Montage der Antennen und machen dies zu einer Angelegenheit von wenigen Minuten.
Typische Anwendungen für diese Art von Patch Antennen sind Logistik und Warenwirtschaft.

Diese Antennen sind Standardantennen für die UHF Schreib-/Lesegeräten (Reader):
- Impinj Speedway Revolution R420 / R220
- Impinj Serie R700
- Thing Magic Sargas / Izar
- CAEN Proton / Quattro

Spezifikationen Patch Antennen 63 & 64:

  ANTU-PATCH-63 ANTU-PATCH-64
MTI Wireless Code: MT-242014/NRH MT-242020/NV
Frequenz [MHz] 865 bis 870 865 bis 870
Polarisierung Zirkular Linear Vertical
Antennenverstärkung [] 8,5 dBic 9,5 dBi
Öffnungswinkel AZ/EL BW 65 / 65 Grad 62 / 58 Grad
Sidelobe Level (AZ/EL) [dB] max. -12 -23/-22
Axial Ratio Level [dB] max. 2
Cross Polarization Level (AZ/EL) [dB] max.   -17 / -25
Front to Back Ratio [dB] max. 18 21
VSWR 50 Ohm max. 1,3:1 1,3:1
Impedanz [Ohm] 50 Ohm 50 Ohm
Antennenanschluss N Buchse N Buchse
Betriebstemperatur -55° to +70° C -55° to +70° C
Baugröße (LxBxH) [mm] 305 x 305 x 25 305 x 305 x 25
Gewicht Antenne [g] 1050 950
Gewicht Halterung [g] 800 800
Feuchtigkeit IP54 / IP67 optional IP54 / IP67 optional
Montage Halterung ANTU-MOUNT-18 Halterung ANTU-MOUNT-18

Bestellinformation Antennen 63 & 64:

Patch Panel 63 Antenne IP67 Version: MT-242014/NRH ANTU-PATCH-63-IP67
Patch Panel 64 Antenne: MT-242020/NV ANTU-PATCH-64
Antennenhalterung: MT-120018 ANTU-MOUNT-18

UHF Patch Kompakt Antennen 21 & 40:

ANTU-PATCH-21/40

Diese kompakten UHF Patch Panel Antennen sind für allgemeine RFID Anwendungen geeignet, bei denen kompakte Abmessungen bei hoher Leistungsfähigkeit gefordert sind. Es sind Varianten mit linearer oder zirkularer Polarisierung sowie Varianten für den europäischen (ETSI) bzw. amerikanisch / asiatischen (FCC) Frequenzbereich verfügbar.

Alle Antennen dieser Serie befinden sich in einem Gehäuse mit identischer Größe und Aufbau, damit ist der Tausch von Antennen Komponenten auch bei bereits laufenden Projekten einfach und schnell durchzuführen.

Ein flexibles Kugelgelenk als Antennenhalterung und eine Standard N-Buchse ermöglichen die einfache Montage der Antennen und machen dies zu einer Angelegenheit von wenigen Minuten.
Typische Anwendungen für diese Art von Patch Antennen sind Fahrzeuge wie Lastkraftwagen und Gabelstapler, Förderbänder, Industrieautomatisierung und der weite Bereich der Logistik und Warenwirtschaft.

Diese Antennen sind Standardantennen für die UHF Schreib-/Lesegeräten (Reader):
- Impinj Speedway Revolution R420 / R220
- Impinj Serie R700
- Thing Magic Sargas / Izar
- CAEN Proton / Quattro

Spezifikationen Patch Antennen 21 & 40:

  ANTU-PATCH-21 ANTU-PATCH-40
MTI Wireless Code MT-242021/NV MT-242040/NLH
Frequenz [MHz] 865 bis 870 865 bis 870
Polarisierung Linear Zirkular
Antennenverstärkung [] 8 dBi 7 dBic
Öffnungswinkel AZ/EL BW 80 / 71 Grad 75 / 73 Grad
Sidelobe Level (AZ/EZ) [dB] max. -20 / -16
Axial Ratio Level [dB] max.   2,5
Cross Polarization Level (AZ/EL) [dB] max. -20
Front to Back Ratio [dB] max. 20 18
Impedanz [Ohm] 50 Ohm 50 Ohm
Antennenanschluss N Buchse N Buchse
Betriebstemperatur -55° to +70° C -55° to +70° C
Baugröße (LxBxH) [mm] 190 x 190 x 30 190 x 190 x 30
Gewicht Antenne [g] 440 430
Gewicht Halterung [g] 800 800
Feuchtigkeit IP54 / IP 67 optional IP54 / IP 67 optional
Montage Halterung ANTU-MOUNT-18A Halterung ANTU-MOUNT-18A

Bestellinformation Antennen 21 & 40:

Patch 21 Antenne IP67 Version: MT-242021/NV/K ANTU-PATCH-21-IP67
Patch 40 Antenne IP67 Version MT-242040/NLH/K ANTU-PATCH-40-IP67
Antennenhalterung: MT-120018A ANTU-MOUNT-18A
