UHF RFID Reader Impinj
Meshed Systems bietet UHF RFID Reader vom Weltmarktführer Impinj nach EPC Class1 GEN2 und ISO 18000-6C bzw. ISO 18000-63 an. Diese Geräte sind für die Integration in bestehende oder neu zu entwickelnde Anwendungen, um diese mit entsprechenden RFID Funktionen zu erweitern, geeignet.
| Model: | R720 | R700 | R420 | R220 |
| Interface protocol | RAIN RFID / ISO 18000-63 and EPCglobal Gen2v2 compliant |
| Antenna ports | 4 | 4 | 4 | 4 |
| Read zones (max) | 32 | 32 | 32 | 16 |
| Read rate (max per-second) | 1100 | 1100 | 1100 | 200 |
| Transmit power (max, dBm) | 33 | 33 | 32,5 | 32,5 |
| Receive sensitivity (dBm) per ISO 18046-2 | -93 dBm | -93 dBm | -84 dBm | -84 dBm |
| Processor speed (GHz) | 1,4 GHz Quad Core | 1 GHz Dual Core | 0,4 GHz Single Core | 0,4 GHz Single Core |
| Random-access memory (MB) | 1024 MB | 1024 MB | 256 MB | 256 MB |
| Custom-application partition (CAP) size (MB) | 256 MB | 128 MB upgraded to 256MB with v. 8.2 firmware | 32 | 32 |
| lmpinj loT Device Interface | .7 | .7 | ||
| Support for USB peripherals (slots) | 3 | 3 | 1 | 1 |
| General-purpose input/output (GP10) connector | Integrated | Integrated | Accessory IO Box | Accessory IO Box |
| Power Supply | PoE | PoE |
AC-DC adapter PoE |
AC-DC adapter PoE |
| 802.3at PoE+ |
802.3at PoE+ 802.3af PoE |
802.3af PoE except EU2 version: IEEE 802.3af |
802.3af PoE except EU2 version: IEEE 802.3af |
RAIN UHF RFID Reader Impinj R700
RFID RAIN Reader Impinj R700
Der R700 ist die neueste Entwicklung auf dem Gebiet der Impinj RAIN Reader für High Performance Anforderungen speziell im Bereich von Anwendungen in der Logistik, Smart Shelf und Industrie. Dieser Reader beruht sowohl auf einem nun mit 1 GHz getakteten Dual Core Mikroprozessor als auch einer neuen von Impinj entwickelten UHF Reader Chip Plattform, die mit ihrer höchsten Rechenleistung auch zukünftige Anforderungen erfüllt.
Die fortgeschrittene Softwarearchitektur ermöglicht die einfache Einbindung in lokale und unternehmensweite Netzwerke, auch zukünftige Anforderungen aus dem Bereich der RFID Middleware können mit dieser Plattform erfüllt werden.
Weltweiter Einsatz
Der R700 wurde von Beginn an für den weltweiten Einsatz konzipiert, alle relevanten gesetzlichen Vorgaben, sei es FCC oder ETSI, werden erfüllt. Es ist jeweils eine eigene Version für die unterschiedlichen Regionen verfügbar.
- US, Canada und andere Regionen mit Regulierung nach US FCC Part 15
- Europa mit Regulierung nach ETSI EN 302 208
Typische Anwendungen des Impinj R700
- Logistik UHF Reader Portale
- Warenverfolgung
- Gabelstapler
- Automatisierungstechnik
- Fahrzeugidentifikation
Eigenschaften und Vorteile Impinj R700
| weiter Frequenzbereich 860-960 MHz | Weltweiter Einsatz möglich (EU ETSI, FCC USA, Japan, China, Korea, Taiwan, Australia/New Zealand, Singapore & Hong Kong). Es ist jeweils eine eigene Version für die unterschiedlichen Regionen verfügbar, siehe Bestellinformation. |
| 4 Antennenports | einfacher Aufbau von Reader Portalen für die Logistik |
| Hohe Ausgangsleistung | bis zu + 33 dBm pro Antennen Port, Leistung für jeden Port individuell per Software einstellbar |
| Empfindlichkeit | -92 dBm |
| einfaches Kommunikationsprotokoll | einfache Integration in unterschiedlichste Softwareumgebungen |
| Java gestütztes Applikations Framework | individuelle Anpassung an unterschiedlichste Anwendungen |
| Diagnose und Statistik Werkzeuge | schnelle Inbetriebnahme, einfache Überwachung im Betrieb |
| LAN 10/100/1000 MBit und USB | einfache Integration in bestehende IT Umgebungen |
| Metallgehäuse | Integration auch im Maschinenbau, VESA 100 Anschluss |
| Spannungsversorgung | PoE+Power over Ethernet (PoE+) 802.3af & 802.3at ermöglicht einfache Verkabelung |
Der Speedway Antenna Hub R700 ist ein kostengünstiger UHF Multiplexer, mit dem sich eine größere Anzahl von Antennen an nur ein RFID Lesegerät vom Typ Impinj Speedway Revolution R700 series anschließen lassen. Die Ansteuerung von bis zu 4 Antennen Hubs (Multiplexer) mit insgesamt 32 Antennenausgängen erfolgt direkt über das Antennekabel.
Die logische Ansteuerung der Antennen Hubs ist direkt in die Firmware des Readers integriert, die Software "sieht" also einen Reader mit 32 Antennen, womit für den Nutzer eine einfache Installation und Integration in bestehende Anwendungssoftware verbunden ist.

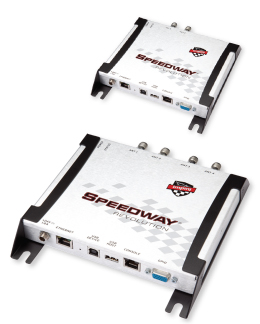

RAIN UHF RFID Reader Speedway Revolution
RDU-R420 RFID Reader
Der Speedway Revolution ist die Weiterentwicklung der erfolgreichen Speedway Reader Familie für High Performance Anwendungen speziell im Bereich von Anwendungen in der Logistik und Industrie. Dieser Reader beruht auf einer neuen Mikroprozessor und UHF Chip Plattform, die mit ihrer hohen Rechenleistung auch zukünftige Anforderungen erfüllt.
Die fortgeschrittene Softwarearchitektur ermöglicht die einfache Einbindung in lokale und unternehmensweite Netzwerke, auch zukünftige Anforderungen aus dem Bereich der RFID Middleware können mit dieser Plattform erfüllt werden.
Weltweiter Einsatz
Der Speedway Revolution wurde von Beginn an für den weltweiten Einsatz konzipiert, alle relevanten gesetzlichen Vorgaben, sei es FCC oder ETSI, werden erfüllt. Es ist jeweils eine eigene Version für die unterschiedlichen Regionen verfügbar.
- US, Canada und andere Regionen mit Regulierung nach US FCC Part 15
- Europa mit Regulierung nach ETSI EN 302 208 v1.2.1 ohne LBT Regulierung
- Brazil, Hong Kong, India, Uruguay, Vietnam
- Pending regulatory approval – Australia, China, Malaysia, Singapore, Taiwan, and Thailand
Typische Anwendungen des Speedway Revolution
- Logistik UHF Reader Portale
- Warenverfolgung
- Gabelstapler
- Automatisierungstechnik
- Fahrzeugidentifikation
- Tieridentifikation
Eigenschaften und Vorteile Speedway Revolution
| weiter Frequenzbereich 860-960 MHz | Weltweiter Einsatz möglich (EU ETSI, FCC USA, Japan, China, Korea, Taiwan, Australia/New Zealand, Singapore & Hong Kong). Es ist jeweils eine eigene Version für die unterschiedlichen Regionen verfügbar, siehe Bestellinformation. |
| 1, 2 oder 4 Antennenports | einfacher Aufbau von Reader Portalen für die Logistik, einfache Anpassung an unterschiedliche Antennenkonfigurationen (1, 2 oder 4 Antennen) |
| Hohe Ausgangsleistung | bis zu + 32,5 dBm pro Antennen Port, Leistung für jeden Port individuell per Software einstellbar |
| einfaches Kommunikationsprotokoll | einfache Integration in unterschiedlichste Softwareumgebungen |
| Java gestütztes Applikations Framework | individuelle Anpassung an unterschiedlichste Anwendungen |
| Diagnose und Statistik Werkzeuge | schnelle Inbetriebnahme, einfache Überwachung im Betrieb |
| LAN 10/100 MBit und USB | einfache Integration in bestehende IT Umgebungen |
| Metallgehäuse | Integration auch im Maschinenbau |
| Spannungsversorgung | Power over Ethernet (PoE) ermöglicht einfache Verkabelung, alternativ externe Spannungsversorgung |
Spezifikationen: RDU-x20
| RDU-120 | RDU-220 | RDU-420 | |
| Antennenports: | 1 | 2 | 4 |
| Erweiterung: | 8 mit PortPack | - | 32 mit Impinj Antenna Hubs |
| Lesungen / Sekunde | 200 | 200 | 1100 |
| Ausgangsleistung mit PoE (Power over Ethernet): | 10-30 dBm | 10-30 dBm | 10-30 dBm |
| Ausgangsleistung mit ext. Netzteil: | 10-30 dBm | 10-31.5 dBm | 10-31.5 dBm |
| Frequenz: | 860 - 960 MHz (ETSI und FCC) |
| Standards: |
FCC Part 15 EN 302 208 |
| Antennenanschluss: | TNC-RP reverse polarity |
| Empfindlichkeit: | -84 dBm |
| Return Loss: | 10 dB |
| Lesereichweite: | 6-9 m in Abhängigkeit von Antenne und Transponder, ETSI Modus, ISO18000-6C Transponder |
| Betriebsmodi: |
Single Reader Mode Multiple Reader Mode Dense Reader Mode |
| Anwendungsschnittstelle: | Octane SDK; EPCglobal Low Level Reader Protocol (LLRP) v1.0.1 |
| Diagnosefunktion: | Antennenüberwachung einzeln pro Kanal, Temperaturüberwachung |
| Diagnosemeldung: | Anzeige per LED und Abfrage per Software |
| Multi-tag Reading: | ISO 18000-6C / ISO 18000-63 / EPC Class1 GEN2 / RAIN RFID |
| Host Interface: | PoE LAN RJ-45 10/100BASE-T und USB 1.1 |
| Host Datenrate: | LAN 10/100 MBit |
| Firmware: | FLASH Speicher für Firmware Update |
| Digitale Ein-/ Ausgänge: | 4 Eingänge, optisch isoliert 3-30V; 4 Ausgänge optisch isoliert 0-30V, nicht isoliert 5V, 100mA supply (DB-15) |
| Betriebstemperatur: | -20 bis +50 Grad C |
| Feuchtigkeit: | 5-95%, nicht kondensierend |
| Schutzart: | IP52 |
| Schock und Vibration: | Mil-Std-810G Certified |
| Baugröße (LxBxH): | 190 x 175 x 30 mm |
| Gewicht: | 0.75 kg |
| Gehäuse: | Aluminium |
| Spannungsversorgung: | 24 VDC , ca. 20 W über externe Spannungversorgung oder Power over Ethernet PoE nach IEEE 802.3af |
| Stromaufnahme: | PoE mit max. 30 dBm Idle 3 W, typisch 11.5 W; ext. Spannungversorgung mit 30 dBm Idle 3 W, typisch 13.5 W; ext. Spannungversoirgung mit 32.5 dBm Idle 3 W, typisch 15 W |

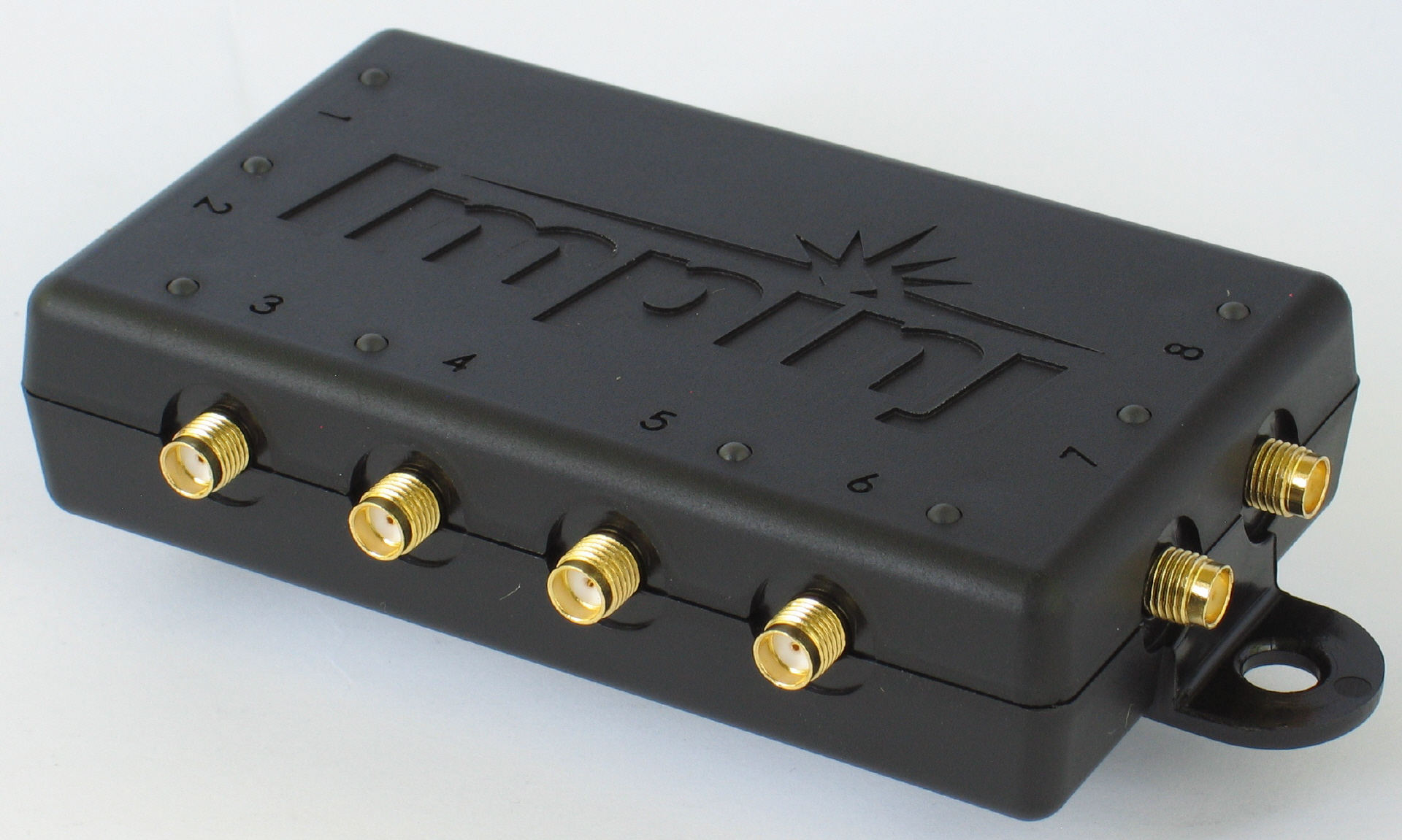

Impinj Speedway Antenna Hub
Impinj Speedway Antenna Hub

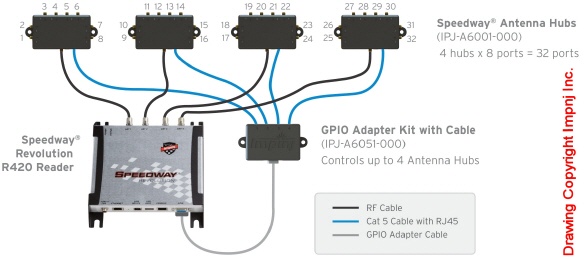

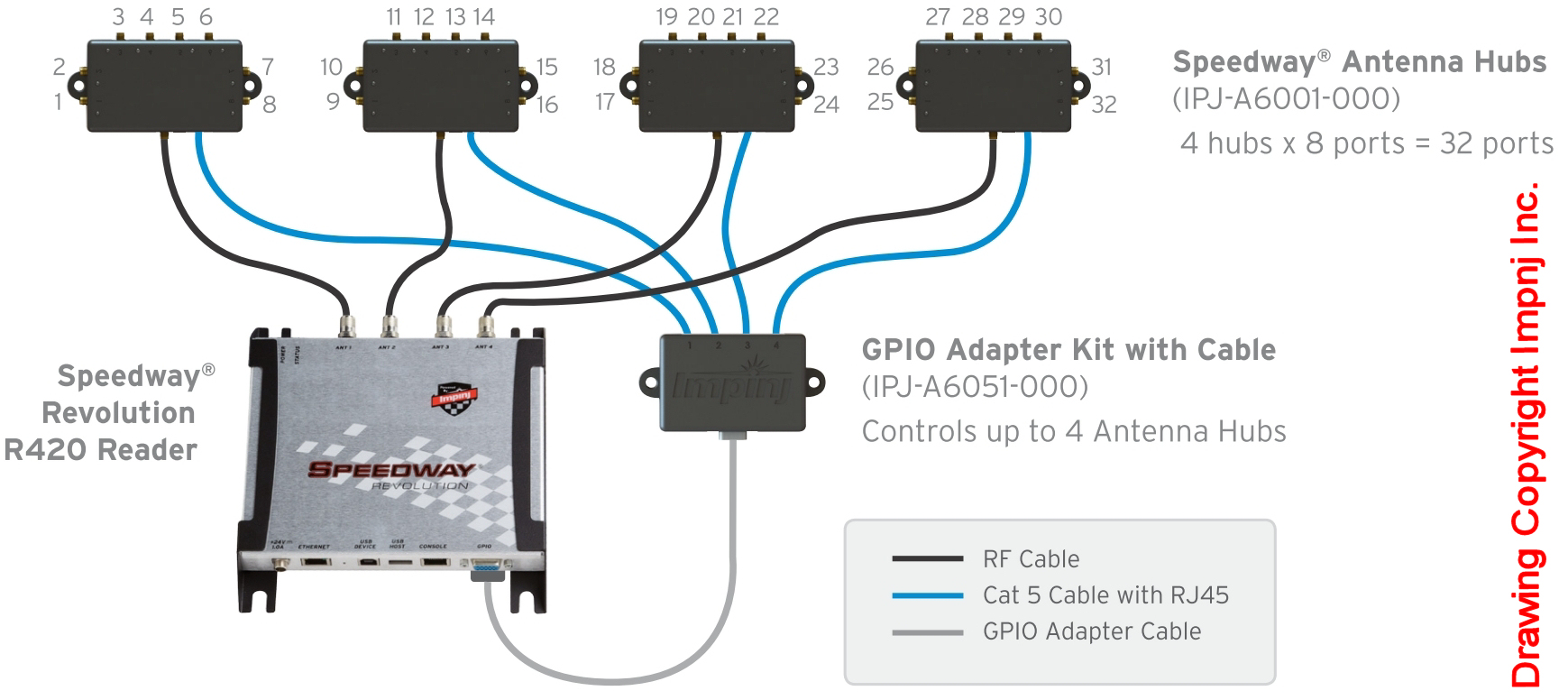

Der Speedway Antenna Hub ist ein kostengünstiger UHF Multiplexer, mit dem sich eine größere Anzahl von Antennen an nur ein RFID Lesegerät vom Typ Impinj Speedway Revolution R420 anschließen lassen. Die Ansteuerung von bis zu 4 Antennen Hubs (Multiplexer) mit insgesamt 32 Antennenausgängen erfolgt über eine IO Box, die direkt an den UHF Reader angeschlossen wird. Mit dieser Anzahl von Antennen lassen sich auch in einem größeren räumlichen Umfeld passive RFID Transponder nach ISO 18000-6C / EPC GEN2 erfassen.
Die Ansteuerung der Antennen Hubs ist direkt in die Firmware des Readers integriert, die Software "sieht" also einen Reader mit 32 Antennen, womit für den Nutzer eine einfache Installation und Integration in bestehende Anwendungssoftware verbunden ist.
Typische Anwendungen des Speedway Antenna Hubs
- Intelligentes Regal / Smart Shelf
- Inventarisierung
- Automatisierungstechnik
Spezifikationen Speedway Antenna Hub
| Frequenz: | 860 - 960 MHz |
| Standards: | FCC, ETSI |
| Eingangsleistung max.: | 34 dBm |
| Insertion Loss max.: | 1.3 dBm |
| Isolation: | 36 dBm |
| Antennenanschluss: | Input: 1x SMA female, Output 8x SMA female, Digital I/O: RJ45 |
| Host Interface: | RJ-45 für Dgitale I/O vom HUB GPIO |
| Betriebstemperatur: | -40 bis +80 Grad C |
| Feuchtigkeit: | 5-95%, nicht kondensierend |
| Schutzart: | IP 52 |
| Baugröße (LxBxH): | 102 x 61 x 24 mm |
| Gewicht: | 0.1 kg |
| Gehäuse: | Kunststoff |
| Spannungsversorgung: | 5 V vom GPIO Adapter |
| Stromaufnahme: | 25 mA (80 mW) max. |
Antennen & Kabel
Passende UHF Antennen und Antennenkabel für unsere RFID Reader finden Sie unter der Rubrik "UHF Antennen" sowie "Kabel & Adapter".
Die wichtigsten Eigenschaften der entsprechenden Kabeltypen sind unter "Kabeltyp" beschrieben.
