UHF RFID RAIN Module M7 von Jadak Thing Magic

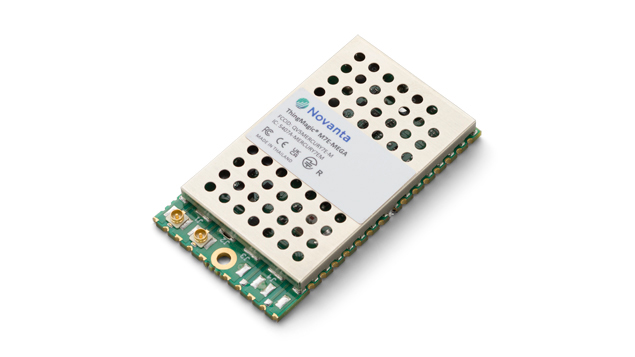

RDU-M7E-MEGA JADAK-ThingMagic-M7E-MEGA Modul
Die neue UHF-RAIN-RFID-Modulserie M7 von Jadak Thing Magic bietet leistungsstarke, leicht integrierbare RFID-Technologie für Originalgerätehersteller (OEM). Die ThingMagic M7e UHF RAIN RFID-Modulserie bietet alle Funktionen, die Sie von der M6e-Modulserie erwarten, und noch mehr! Einzigartig bei der M7e-Serie: Diese Module sind die kleinsten auf dem Markt und ermöglichen mehr Design- und Anwendungsflexibilität. Die Module sind für eine breite Palette von Anwendungen in der Gesundheits- und Pharmaindustrie, Point-of-Sale-Geräten, Sicherheitszugangspunkten, mobilen Geräten, Kiosken, Verkaufsautomaten, und Transponder-Kommissionierstationen geeignet.
Die Module der ThingMagic M7e-Familie sind die kleinsten Bauform für Embedded UHF/RAIN-RFID-Modul der Mercury-Serie. Ausgestattet mit den Impinj RAIN RFID-Lesechips haben die Module einen sehr geringen Stromverbrauch und sind ideal unter anderem für batteriebetriebene, kostengünstige tragbare Lesegeräte mit kleinem Formfaktor.
Der große HF-Ausgangsbereich dagegen ist entscheidend für die Unterstützung der Lese-/Schreibanforderungen für RFID-fähige Drucker und Etiketten-Kommissionierungsstationen.
Die M7e-Plattform nutzt die gleiche Mercury-API wie andere ThingMagic-Produkte von JADAK und ermöglicht so eine einfache Softwareintegration und -anpassung. Die Serie umfasst fünf Module, jedes mit einzigartigen Leseraten und Leistungsoptionen:
- ThingMagic Pico (M7E-PICO): Großer HF-Ausgangsbereich von 0 dBm bis +24 dBm; liest bis zu 300 Tags/Sekunde und misst 18 mm x 21 mm x 3 mm
- ThingMagic Deka (M7E-DEKA): Großer HF-Ausgangsbereich von 0 dBm bis +27 dBm; liest bis zu 300/Tags/Sekunde und misst 18 mm x 21 mm x 3 mm
- ThingMagic Hecto (M7E-HECTO): Großer HF-Ausgangsbereich von 0 dBm bis +27 dBm; liest bis zu 300 Tags/Sekunde und misst 22 mm x 26 mm x 3 mm
- ThingMagic Mega (M7E-MEGA): Großer HF-Ausgangsbereich von -10 dBm bis +30 dBm, liest bis zu 600 Tags/Sekunde und misst 46 mm x 26 mm x 4 mm
- ThingMagic Tera (M7E-TERA): Großer HF-Ausgangsbereich +5 dBm bis +31,5 dBm; liest bis zu 800 Tags/Sekunde und misst 46 mm x 26 mm x 4 mm
Schlüsselfaktoren

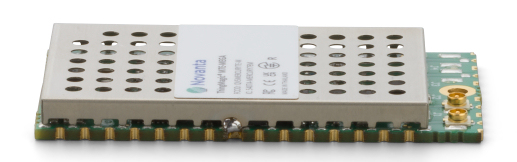

JADAK ThingMagic M7E-MEGA RFID RAIN Reader Modul
- Energieeffizient
- Kleinster Formfaktor auf dem Markt
- Erhöhte Leserate und Empfangsempfindlichkeit
- Verfügt über Impinj Ex10-Leser-IC-Technologie
- Kompatibel mit der M6e-Modulserie
Typische Anwendungen

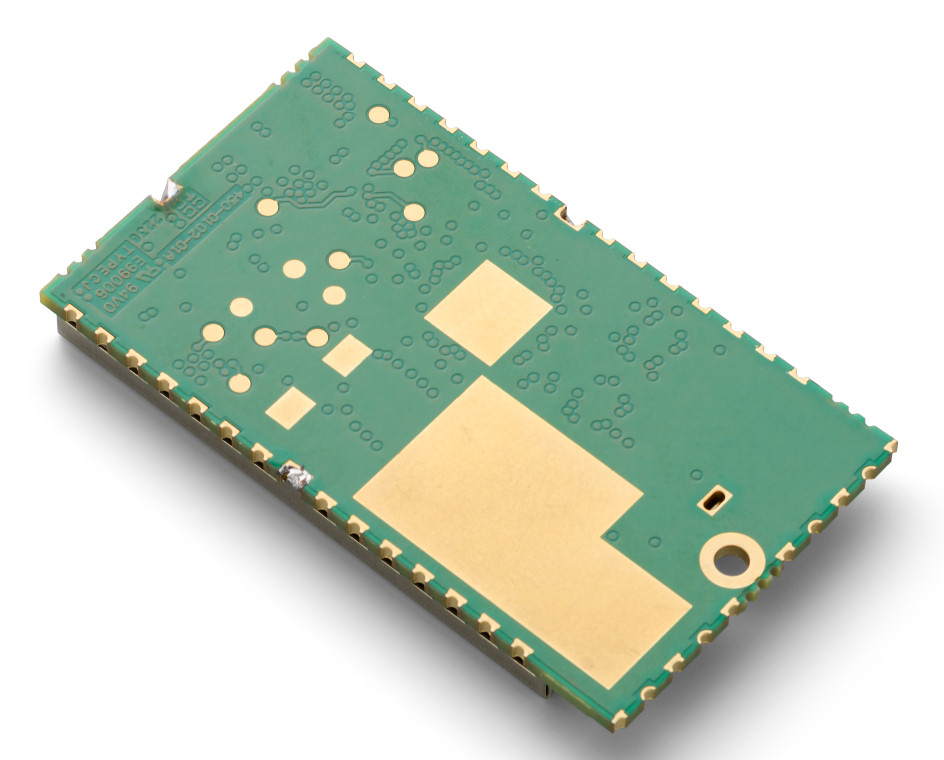

JADAK ThingMagic M7E-MEGA RFID RAIN Reader Modul
- Mobile Geräte (PDA)
- Embedded Systeme
- EtikettenDrucker
- Etikettiermaschinen
- Sondermaschinen
- Automatisierungstechnik
- Sensorik
- Terminals
Eigenschaften und Vorteile M7E Module
| weiter Frequenzbereich 862-955 MHz | Weltweiter Einsatz möglich (EU ETSI, FCC USA) China, Hong Kong, Japan, Korea und weitere .... |
| einfaches Kommunikationsprotokoll | einfache Integration in unterschiedlichste Embedded Systeme |
| Standard Schnittstellen | einfache Integration in neue sowie bestehende Geräte wie Tablett, Drucker, PDA und Terminals |
| Geringste Baugröße | Integration auch bei geringem Platzangebot |
| Kurze Design-In Zeit | Entwicklungssystem inkl. PCB Board verfügbar, Jadak Support Forum & Community |
Spezifikationen M7E Module
| Modul | M7E-HECTO NEU | M7E-MEGA |
|
Module: Module on Carrier Board: Development Kit: |
M7E-HECTO M7E-HECTO-CB M7E-HECTO-DEVKIT |
M7E-MEGA M7E-MEGA-CB M7E-MEGA-DEVKIT |
|
Air Interface Protocol: |
EPCglobal Gen 2V2 (ISO 18000-63) | EPCglobal Gen 2V2 (ISO 18000-63) with DRM |
| Konfiguration für folgende Regionen: | FCC (NA, SA) 902-928MHz; ETSI (EU) 865.6-867.6 MHz; TRAI (India) 865-867 MHz; KCC (Korea) 917- 923.5 MHz; ACMA (Australia) 920-926 MHz; SRRC-MII (P.R. China) 920.1-924.9 MHz; MIC (Japan), 916.8-922.2 MHz; ‘Open’ (Customizable channel plan; 860-930 MHz) | FCC (NA, SA) 902-928MHz; ETSI (EU) 865.6-867.6 MHz; TRAI (India) 865-867 MHz; KCC (Korea) 917- 923.5 MHz; ACMA (Australia) 920-926 MHz; SRRC-MII (P.R. China) 920.1-924.9 MHz; MIC (Japan), 916.8-922.2 MHz; ‘Open’ (Customizable channel plan; 860-930 MHz) |
| Chip: | Impinj E310 | Impinj E510 |
| Ausgangsleistung: | 0 bis +27 dBm wählbar | -10 bis +30 dBm wählbar |
| Leserate: | 300 Transponder / sek. | 600 Transponder / sek. |
| Empfindlichkeit: | ||
| Antennenanschluss: | ein PCB pin, 50 Ohm | zwei PCB PIN oder U.FL Anschluss, 50 Ohm |
| Lesereichweite: | 4,5m mit 6 dB Antenne | ca. 9 m mit 6 dB Antenne |
| Baugröße (LxBxH): | 22 x 26 x 3 mm | 46 x 26 x 4 mm |
| Gehäusetyp: | 41 pin SMT Surface Mount Gehäuse | 38 pin SMT Surface Mount Gehäuse |
| Gewicht: | ||
| Spannungsversorgung: |
3,3 bis 5,5 VDC für +25 dBm HF Ausgang 3,7 bis 5,5 VDC für +27 dBm HF Ausgang |
3,3 bis 5,5 VDC |
| Stromaufnahme: |
Ready 0,665 W Sleep 0,140 W Shutdown 0,068 W |
Ready TBD Sleep TBD Shutdown TBD |
| Frequenz: |
Vorkonfiguriert für die folgenden Regionen: FCC (NA, SA); ETSI (EU); TRAI (India); KCC (Korea); ACMA (Australia); SRRC-MII P.R. China; MIC (Japan), kundenspezifischer Bereich 860-930 MHz |
| Interface: | UART Seriell TTL (N,8,1) = 9,6 to 921,6 kbps baud rate, 3,3 VDC logic level |
| GPIO - Ein-/ Ausgänge: | Vier digitale 3,3 V bidirektionale IO Anschlüsse |
| Betriebstemperatur: | -40 bis +60 Grad C |
| Betriebstemperatur: | -40 bis 60 Grad C |
| Lagertemperatur: | -40 bis 85 Grad C |
| Feuchtigkeit: | 10-90%, nicht kondensierend |
| Firmware: | FLASH Speicher für Firmware Update |
| API Unterstützung: | C, C#/.NET, Java |
