RFID Test in der Produktion
Tagsurance-3 für die RFID Transponder Fertigung

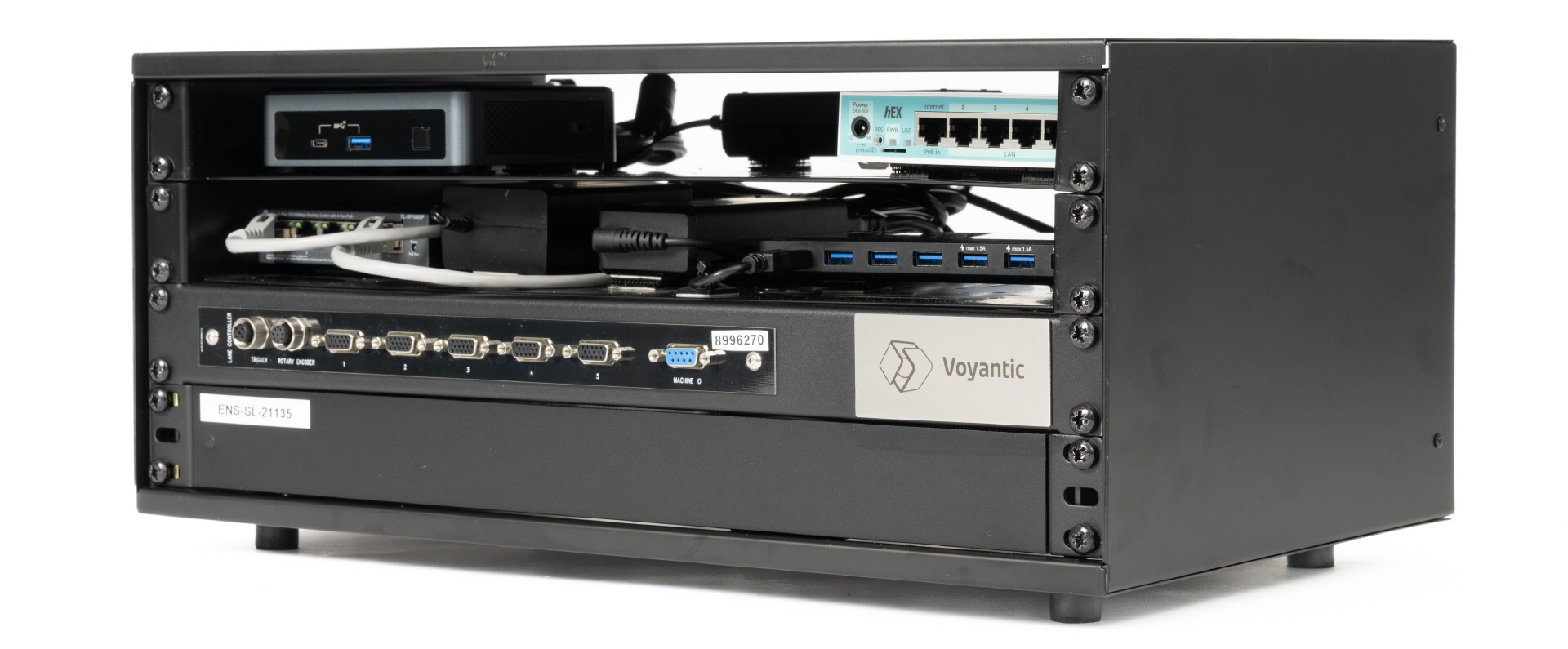

Tagsurance-3 Singlelane Controller
Qualitätssicherungslösung der nächsten Generation für Hochgeschwindigkeits-RFID-Tag-Produktionslinien
Voyantic Tagsurance-3 ist ein komplettes System zur Leistungsmessung von UHF- und HF-RFID-Inlays, -Tags (Transponder) und -Etiketten in verschiedenen Phasen des Produktionsprozesses, von der Chipmontage (Flip Chip) über die Etikettenverarbeitung (Konvertierung) bis hin zur Eingangskontrolle.
Das Tagsurance-3 System gibt vollen Einblick in die HF Leistung von RFID-Tags und führt nicht nur eine Funktionsprüfung sondern auch eine quantitative Beurteilung der Leistungsfähigkeit eines RFID Transponders durch. Es ist die perfekte Lösung, um sicherzustellen, dass die Produktionsqualität der entworfenen Qualität entspricht.

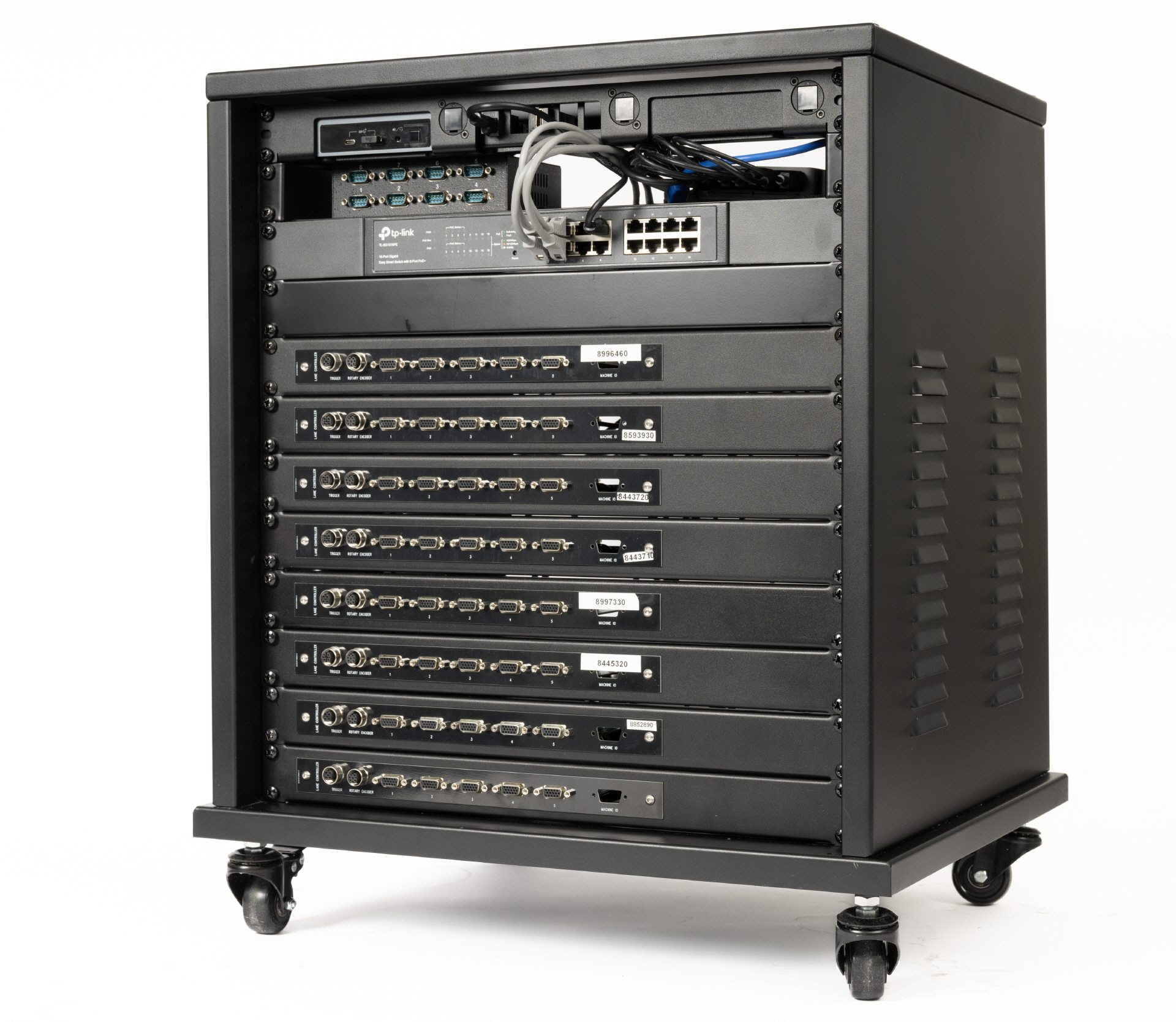

Tagsurance-3 Multilane Controller
Wichtige Parameter wie die Empfindlichkeit eines Transponders sowie die vom Transponder rückgestrahlte HF Leistung können in der laufenden Produktion Inline bestimmt und in Echtzeit gegen Referenzwerte verglichen werden. Diese Verfahren ist dem bisher üblichen Go/NoGo (Gut/Schlecht Erkennung) Test gerade im UHF Bereich in jeder Beziehung überlegen und die einzige Möglichkeit, Transponder nach Ihren tatsächlichen Parametern zu qualifizieren.
Tagsurance 3 ist eine Komplettlösung mit Testgeräten, Antennen und anderer Hardware sowie einer benutzerfreundlichen, browserbasierten Benutzeroberfläche (GUI). Das System lässt sich einfach in jede bestehende oder neue Produktionsmaschine integrieren.
Das Tagsurance-3 System kann für die Qualifizierung, den Test und die Qualitätskontrolle von RFID RAIN und RFID NFC Transpondern für die Märkte in Europa, den USA und Asien eingesetzt werden. Somit ist bei konsequenter Anwendung des Tagsurance-3 Systemss eine deutliche Steigerung der Qualität von RFID RAIN und NFC Transpondern gewährleistet.
Anwendungen für das Tagsurance-3 System
- Fertigungsmaschinen für RFID Inlays (Flip Chip Bonder)
- Fertigungsmaschinen für RFID Labels
- Fertigungsmaschinen für RFID Tickets
- Fertigungsmaschinen für RFID Contactless Smart Cards
Merkmale des Tagsurance-3 System

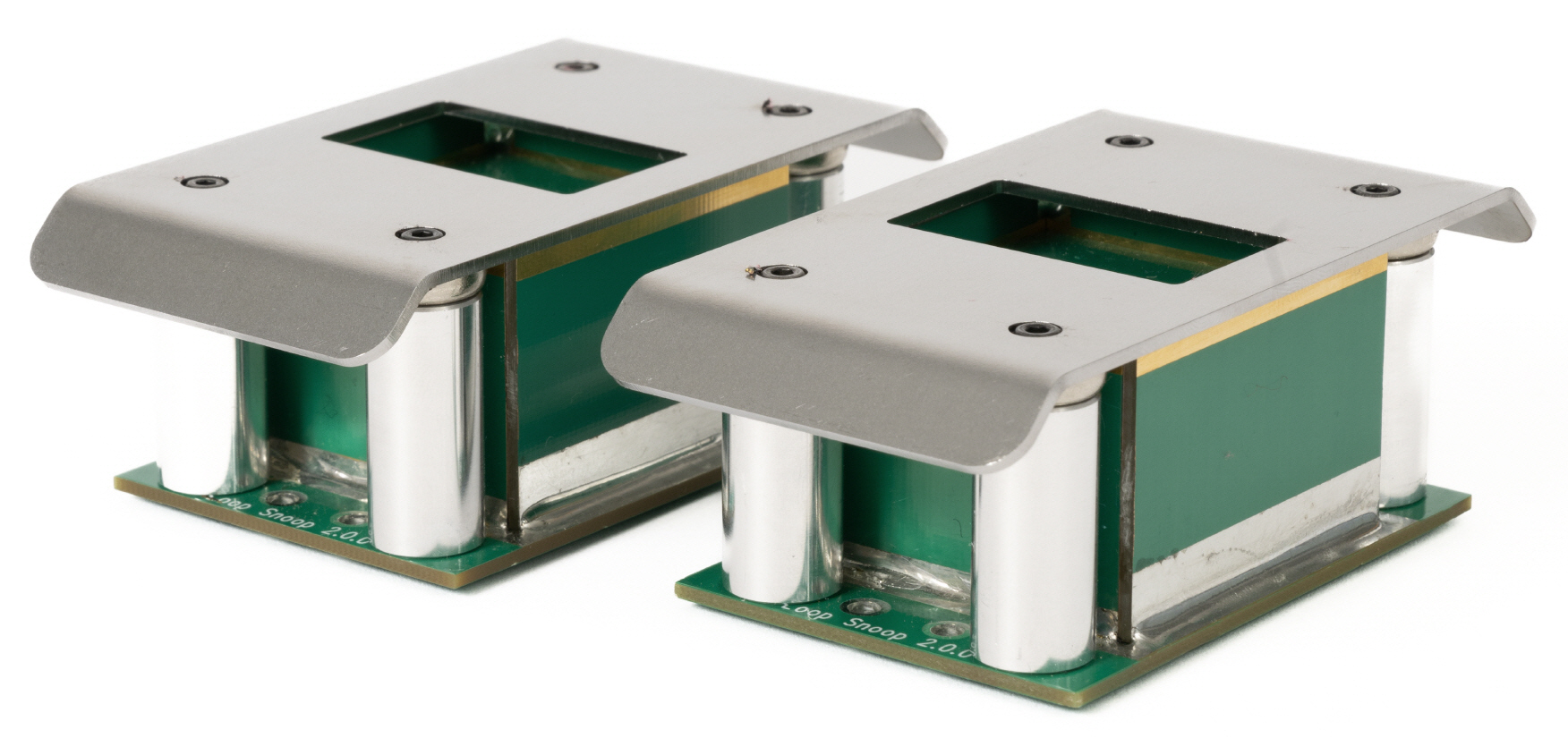

Tagsurance-3 Antennen
- RFID RAIN-Qualitätsprüfung mit bis zu 150 Tags pro Sekunde und Spur
- RFID HF NFC Qualitätsprüfung mit bis zu 30 Tags pro Sekunde pro Spur
- Einrichten von bis zu 8 Bahnen (8 Tags parallel)
- Einrichten von bis zu 5 Verarbeitungsstationen pro Bahn (UHF/HF-Prüfung, Schlechtteilmarkierung)
- Messen Sie an mehreren Frequenzen in einem breiten Frequenzband
- Bahngeschwindigkeiten bis zu 200 m/min
- Ansteuerung SchlechtteilmarkierungDigitale IO-Signale verfügbar
- Beinhaltet eine vollständige grafische Benutzer Oberfläche (GUI) für die Einrichtung und Bedienung des Systems
- Vollständige REST-API für Softwareintegration
Vorteile des Tagsurance-3 System
- Inline Hochgeschwindigkeitsprüfung mit hoher Genauigkeit
- Keine Kompromisse zwischen Effizienz und Qualität. Tagsurance-3 ermöglicht beispielsweise Dreipunkttests auch bei hohen Geschwindigkeiten mit genauen Messergebnissen
- Die Installation von Tagsurance-3 ist schnell und problemlos. Die Hardware lässt sich einfach in eine Vielzahl unterschiedlicher Maschinentypen integrieren
- Der Tagsurance-3 Controller ist sofort einsatzbereit
- Die Bedienoberfläche ist browserbasiert und einfach zu bedienen.Anschrauben, konfigurieren, Rezept einstellen und GO
- Zukunftssicher und skalierbar.
- Das Tagsurance-3 System ist modular, skalierbar und zukunfstsicher. Das System wächst mit Ihren Produktionsanforderungen von 1 bis 8 Bahnen mit 1-5 Stationen pro Bahn
- Einfache Integration in neue und bestehende Produktionsmaschinen
- Dasselbe System kann in verschiedenste Maschinentypen eingebaut werden; kleine und große Maschinen, Hochgeschwindigkeitsmaschinen, Kompaktmaschinen, Chip-Montage (Flip Chip Bonder), Verarbeitungsmaschinen, Reel-to-Reel-Maschinen, was auch immer
Hardware des Tagsurance-3
Zu den Hauptkomponenten des Tagsurance-3 Systems gehören:
- Tagsurance Controller-Rack zum Triggern, Sequenzierung, REST-API und Bediener-UI
- Messgeräte
- Antennen
- Trigger
- Drehgeber
- Verkabelung
Software des Tagsurance-3
Die Software für die Steuerung des Testablaufes ist, um optimale Geschwindigkeit und ein reproduzierbares Echtzeitverhalten zu erreichen, lokal in der Firmware der Messbox (Basic Unit) implementiert . Die Testsequenzen können auch vorab bequem mittels eines Windows PC erstellt werden. Die Anzeige der Ergebnisse kann, muss aber nicht auf einem PC erfolgen.
Gerne informieren wir Sie über das neue Tagsurance-3 Tesystem, teilen Sie uns einfach mit, wie wir Sie erreichen können:
