RFID Test in der Produktion
Tagsurance für RFID Transponder Fertigung
RFID UHF Tester Tagsurance
Die Voyantic Tagsurance HF und UHF Tester sind kompakte, einfach in Produktionsmaschinen zu integrierendes Testsystem zur Überprüfung der Leistungsfähigkeit von UHF RAIN Transpondern nach ISO 18000-63 / ISO 18000-6C (EPC Class 1 Gen2 Definition) sowie HF 13,56 MHz NFC Transpondern in der laufenden Produktion. Das System besteht aus einer Messbox (Basic Unit) und der entsprechenden Software für Konfiguration und Prozesskontrolle.
Wichtige Parameter wie die Empfindlichkeit eines Transponders sowie die vom Transponder rückgestrahlte HF Leistung können Inline in der laufenden Produktion bestimmt und in Echtzeit gegen Referenzwerte verglichen werden. Diese Verfahren ist dem bisher üblichen Go/NoGo (Gut/Schlecht Erkennung) Test gerade im UHF Bereich in jeder Beziehung überlegen und die einzige Möglichkeit, Transponder nach Ihren tatsächlichen Parametern zu qualifizieren.
Das Tagsurance System kann für die Qualifizierung, den Test und die Qualitätskontrolle von Transpondern für die Märkte in Europa, den USA und Asien eingesetzt werden. Somit ist bei konsequenter Anwendung des Tagsurance Testers eine deutliche Steigerung der Qualität von RFID RAIN und NFC Transpondern gewährleistet.
Anwendungen für die Tagsurance RFID Tester

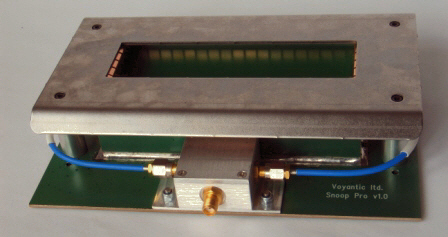

Tagsurance Snoop Pro Antenne
- Fertigungsmaschinen für RFID Inlays (Flip Chip Bonder)
- Fertigungsmaschinen für RFID Labels
- Fertigungsmaschinen für RFID Tickets
- Fertigungsmaschinen für RFID Contactless Smart Cards
- RFID Etikettendrucker
- RFID Etikettenspender
Vorteile Tagsurance

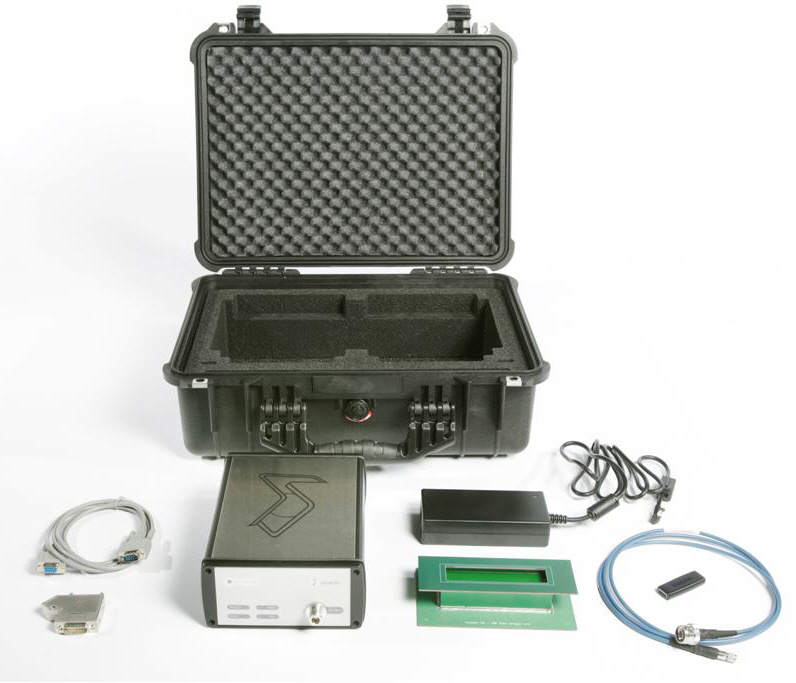

Tagsurance Tester Kit
- Test Inline und mit hoher Geschwindigkeit
- Testsoftware vollständig in die Firmware der RFID Testgeräte implementiert
- 5 ms Testzeit pro Frequenzwert und Ausgangsleistung (bei UHF)
- Aussagekräftige Messergebnisse
- Einfache Integration in neue und bestehende Produktionsmaschinen
- Anbindung an Steuerungen, SPS, uController, Industrie PC
- Inline Messung von Transpondern für
- .. EU (ETSI)
- .. US (FCC) Frequenzen
- .. Japan
- .. China

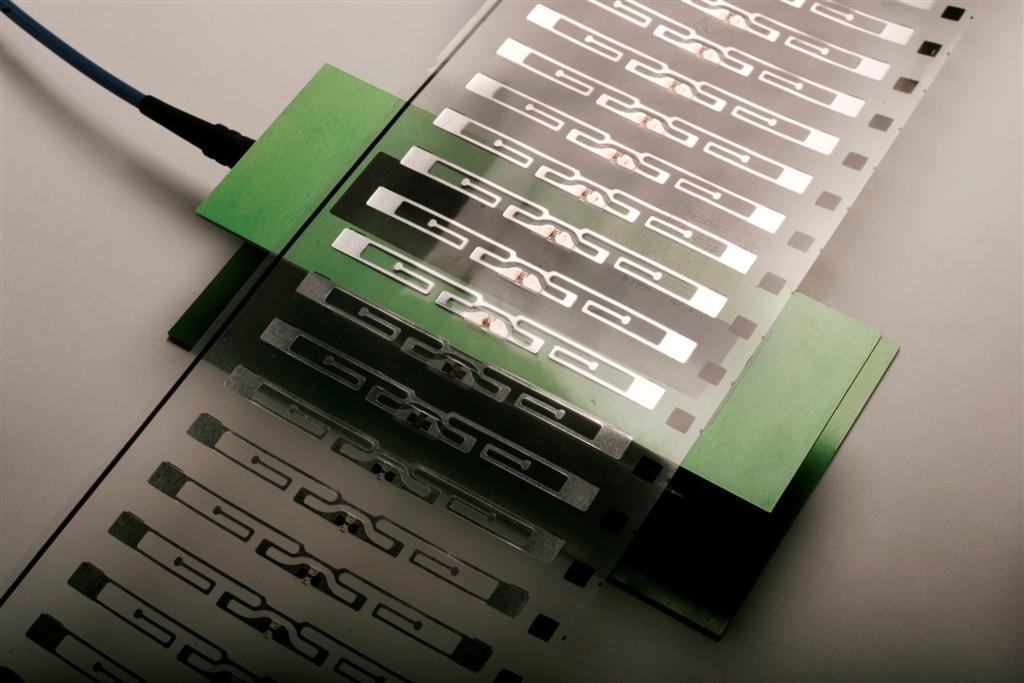

Transponder Tester Tagsurance Antenne

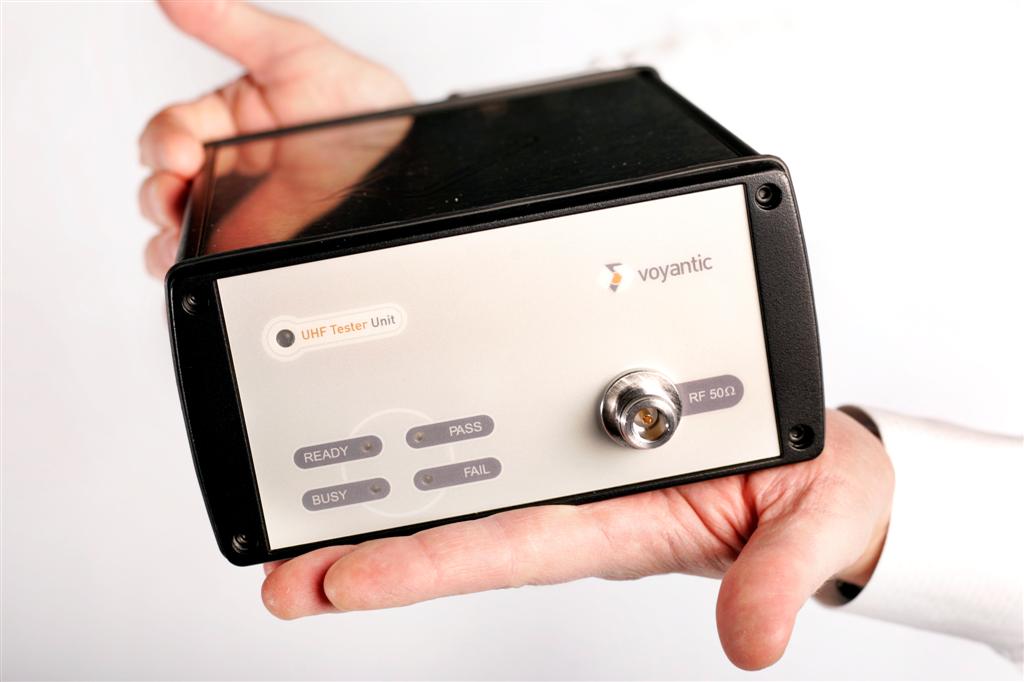

Die Hardware des Tagsurance besteht aus der zentralen Messbox (Basic Unit), die sowohl Sender, Empfänger als auch die Elektronik zur Demodulation, Auswertung und Interpretation der HF Signale sowie zur Steuerung der digitalen I/O enthält.
Die Messbox zeigt durch LED Signale, unabhängig von der zentralen Auswertesoftware, die elementaren Systemzustände (Sender aktiv / Empfänger aktiv) an.
Tagsurance UHF Tester Spezifikationen
| Frequenzbereich: | 860 - 960 MHz, 100 kHz Auflösung |
| Frequenzbereich (erweitert): | 800 - 1100 MHz, 100 kHz Auflösung |
| Ausgangsleistung: | -10 .. 25 dBm, 0.25 dBm Auflösung, 1 dBm Genauigkeit |
| Antennenstecker Ausgang: | N female |
| Interface: |
5-24V compatible optocoupled inputs and outputs: trigger, busy/ready, pass/fail, power input |
| Unterstütze Kommandos: | DSB-ASK, PR-ASK |
| Return Link Modulation: | FM0, Miller |
| Host Interface: | RS-232, 38400 bps |
| Betriebssystem für Testsoftware: | Microsoft Win7 (32/64 bit), Microsoft Win10 (32/64 bit) |
| Abmessungen Messbox: | 230 x 90 x 170 mm |
| Gewicht: | 2.3 kg |
| Spannungsversorgung: | 110-230 VAC / 50-60 Hz mit externem Netzteil; 18 VDC für die Testbox |
Tagsurance HF Tester Spezifikationen
| Frequenzbereich: | 12-16 MHz, 100 kHz Auflösung |
| Frequenzbereich (erweitert): | 10-30 MHz, 100 kHz Auflösung |
| Ausgangsleistung: | -10 .. 25 dBm, 0.1 dB Auflösung, 1 dBm Genauigkeit |
| Antennenstecker Ausgang: | N female |
| IO Interface: |
5-24V compatible optocoupled inputs and outputs: trigger, busy/ready, pass/fail, power input |
| Modulation: | |
| Host Interface: | LAN Ethernet 10/100 MBit |
| Betriebssystem für Testsoftware: | Microsoft Win7 (32/64 bit), Microsoft Win10 (32/64 bit) |
| Abmessungen Messbox: | 230 x 90 x 190 mm |
| Gewicht: | 2.8 kg |
| Spannungsversorgung: | 110-230 VAC / 50-60 Hz mit externem Netzteil; 18 VDC für die Testbox |
Die Software für die Steuerung des Testablaufes ist, um optimale Geschwindigkeit und ein reproduzierbares Echtzeitverhalten zu erreichen, lokal in der Firmware der Messbox (Basic Unit) implementiert .
Die Testsequenzen können auch vorab bequem mittels eines Windows PC erstellt werden. Die Anzeige der Ergebnisse kann, muss aber nicht auf einem PC erfolgen.

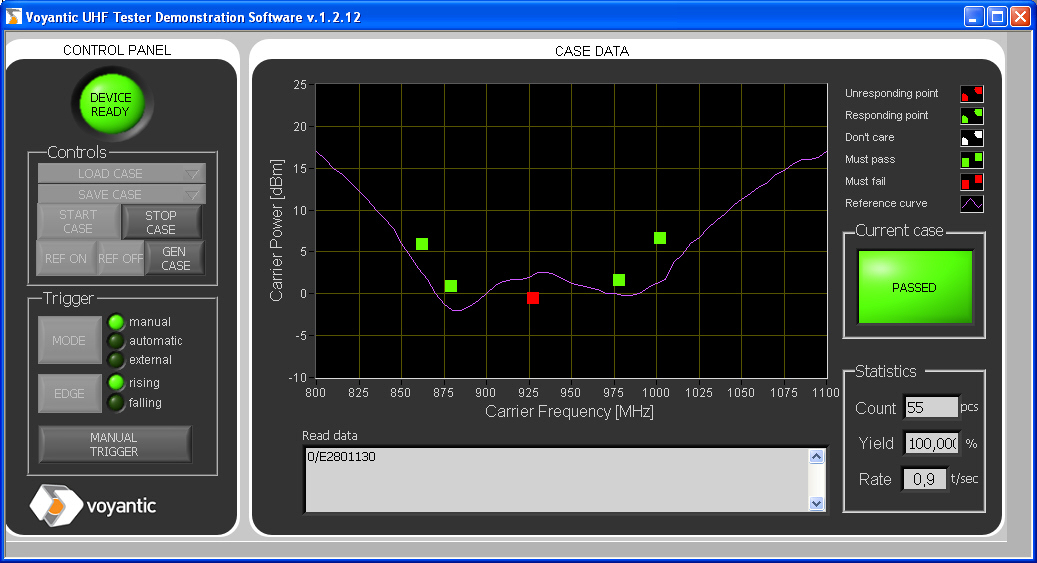

Anzeige mit Referenzkurve im Hintergrund
Bei einem als fehlerhaft getesteten Transponder wird am Tagsurance Testgerät ein digitaler Ausgang geschaltet, um die gewünschte Aktion (Schlechtteilmarkierung durch Stanze, Farbpunkt, etc.) an der Produktionsmaschine zu veranlassen.
Neben dem Test der HF Parameter wie die Empfindlichkeit oder die rückgestrahlte Leistung eines RFID Transponders können UHF RAIN Transponder auch Inline codiert werden (Read / Write für UHF).
