UHF RFID Antennen Times-7

Times-7 bietet eine Reihe von RFID Antennen für allgemeine Anwendungen (Logistik, Industrie) sowie Antennen für Spezialanwendungen (Transpondererfassung bei Sportereignissen) an. Diese RFID UHF Antennen zeichnen sich durch eine sehr schlanke Bauform aus.

Im wesentlichen bietet Times-7 die folgenden Produktgruppen an:
+ Slimline Antennen
+ Slimline Antennen für allgemeine Anwendungen
+ Slimline Regalantenne - Smart Shelf Antennen
+ Nahfeld Antennen
+ Bodenantennen

Optimale Leistung erreichen die Antennen in Kombination mit folgenden Lesegeräten
+ Impinj Lesegeräten Speedway Revolution R420 / R220
+ Impinj Serie R700
+ Thing Magic Sargas
+ CAEN Proton

Slimline Antennen

Times-7 Slimline Antennen sind für eine Vielzahl von Anwendungen geeignet. Dazu zählt neben der Logistik die Kontrolle eines Warenflusses genauso wie Anwendungen im industriellen Umfeld.

Anwendungen

  • Logistik
  • Warenflusskontrolle
  • Automatisierung
  • Fahrzeugidentifikation
  • allgemeine Anwendungen
  • Slimline A50xx
  • Slimline Multi-Purpose
  • Slimline Shelving

Die Times-7 A50xx Antennen sind Ultra-Low-Profile Antenne für allgemeine Anwendungen vor allem in der Logistik, Automatisierung und Gesundheitswesen und bietet überrragende Leistung.

Merkmale

  • Hohe Fernfeldleistung
  • Schutzart IP67
  • Kostengünstig
  • Gute definierte Lesezone
  • Kompakte Abmessungen
  • Geringe Bauhöhe von 14 mm
  • A5010 in einer Version mit oder ohne Montagebolzen (VESA 100)
  • Versionen optimiert für ETSI 865–868 MHz oder FCC 902-928 MHz verfügbar

Spezifikation A50xx - Auszug

  A5010 A5020
Polarisierung: Zirkular Zirkular
Antennenverstärkung [] 8.5 dBic 5.5 dBic
Antennenanschluss: SMA Buchse SMA Buchse
Betriebstemperatur: -20° to +55° C -30° to +65° C
Lagertemperatur: -30° to +65° C -30° to +65° C
Schutzart: IP67 IP68 (mit IP67 Kabel)
Baugröße (LxBxH) [mm] 250 x 250 x 14 mm 150 x 150 x 14
Gewicht [g]: 750 250
Bestellbezeichnung: ANTU-A5010-60001 A5010 (Flush Mounted) FCC 902-928 MHz 60001
ANTU-A5010-60002 A5010 (Flush Mounted) ETSI 865-867 MHz 60002
ANTU-A5010-60003 A5010 (Stud Mounting) FCC 902-928 MHz 60003
ANTU-A5010-60004 A5010 (Stud Mounting) ETSI 865-867 MHz 60004
ANTU-5020-60010 A5020 FCC 902-928 MHz 60010
ANTU-5020-60011 A5020 ETSI 865-867 MHz 60011

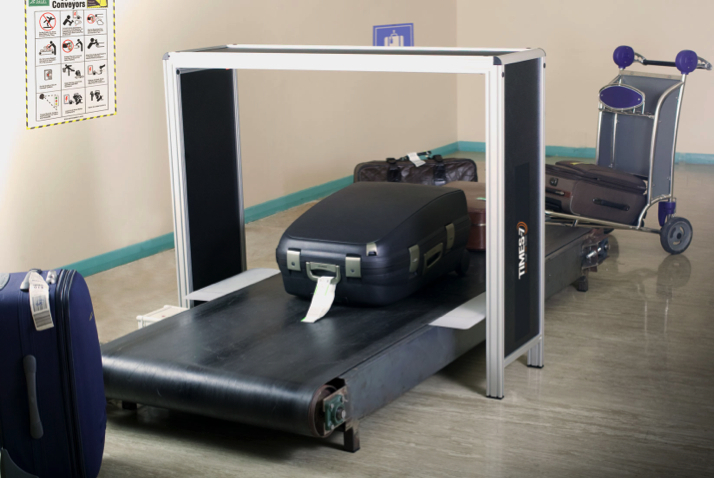

Ultra low profile UHF RFID antennas suitable for a range of applications including flush wall & door frame mounting, space constrained and customer facing environments.

Merkmale

  • Hohe Fernfeldleistung
  • Großer Öffnungswinkel
  • Gute definierte Lesezone
  • Kompakte Abmessungen
  • Geringe Bauhöhe
  • Version optimiert für ETSI 865–868 MHz oder FCC 902-928 MHz verfügbar

Anwendungen

  • kompakte Portale
  • Durchgangsportale mit Bodenantenne für Sportveranstaltungen
  • Automatisierungstechnik

Spezifikation Slimline Multi-Purpose

  A6031 A6032 A4030L A6034S A6034 A8060
Times-7 Code:
Polarisierung: Zirkular Zirkular Linear Zirkular Zirkular Linear
Antennen- verstärkung [] 4 dBic 7 dBic 7.5 dBi 9 dBic 9 dbIc 5 dBi
Antenna type: Ultra-low profle circular polarized fat panel antenna, suitable for both indoor & outdoor
Frequenz [MHz]: 864-869 MHz
Eingangsleistung max: 37.7 dBm
Impedanz [Ohm] 50 Ohm
Axial Ratio: < 2 dB at boresight für zirkular polarisierte Antennen
Antennen- anschluss: Pigtail mit SMA Buchse
Betriebs- temperatur: -20° to +55° C
Lager- temperatur: -30° to +65° C
Feuchtigkeit: 5-95% nicht kondensierend
Gehäuse: Fire retardant Kydex
IP Schutzart: IP65
Front to Back Ratio: 18 dB 22 dB 26 dB 22 dB 13 dB 25 dB 7 dB
Öffnungswinkel AZ/EL 3 dB BW 80 / 80 48 / 75 60 / 60 62 / 62 50 / 50 25 / 81 110 / 30
VSWR: < 1.4:1 < 1.4:1 < 1.4:1 < 1.4:1 < 1.4:1 < 1.4:1 < 1.8:1
Baugröße (LxBxH) [mm] 275 x 214 x 12 391 x 275 x 12 280 x 280 x 12 280 x 280 x 12 394 x 394 x 12 747 x 314 x 12 650 x 86 x 8 mm
Gewicht [g]: 600 1000 750 750 1750 2200 500
Bestellbe- zeichnung & Datenblatt:     End of Life (EOL) Produkt

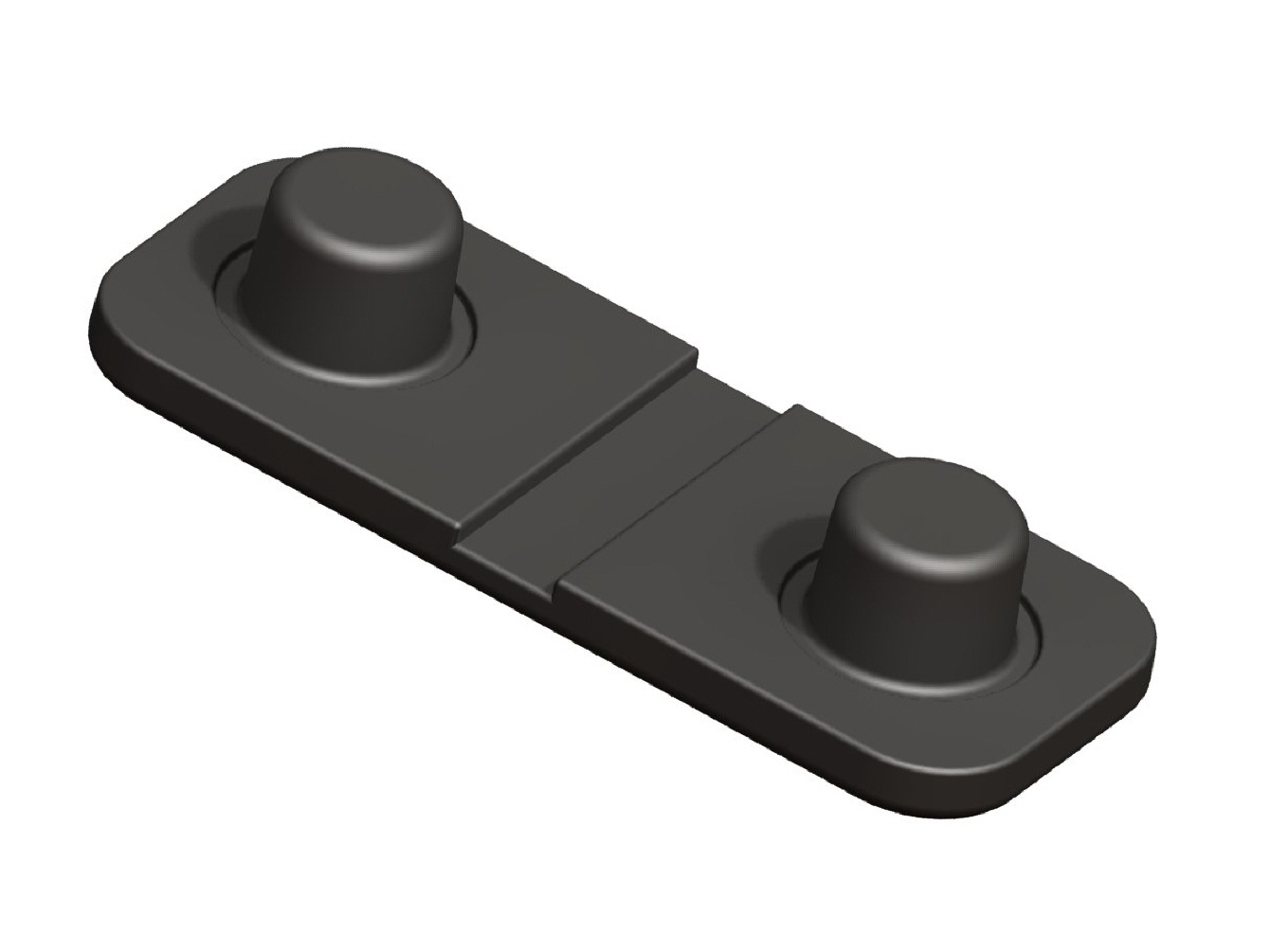

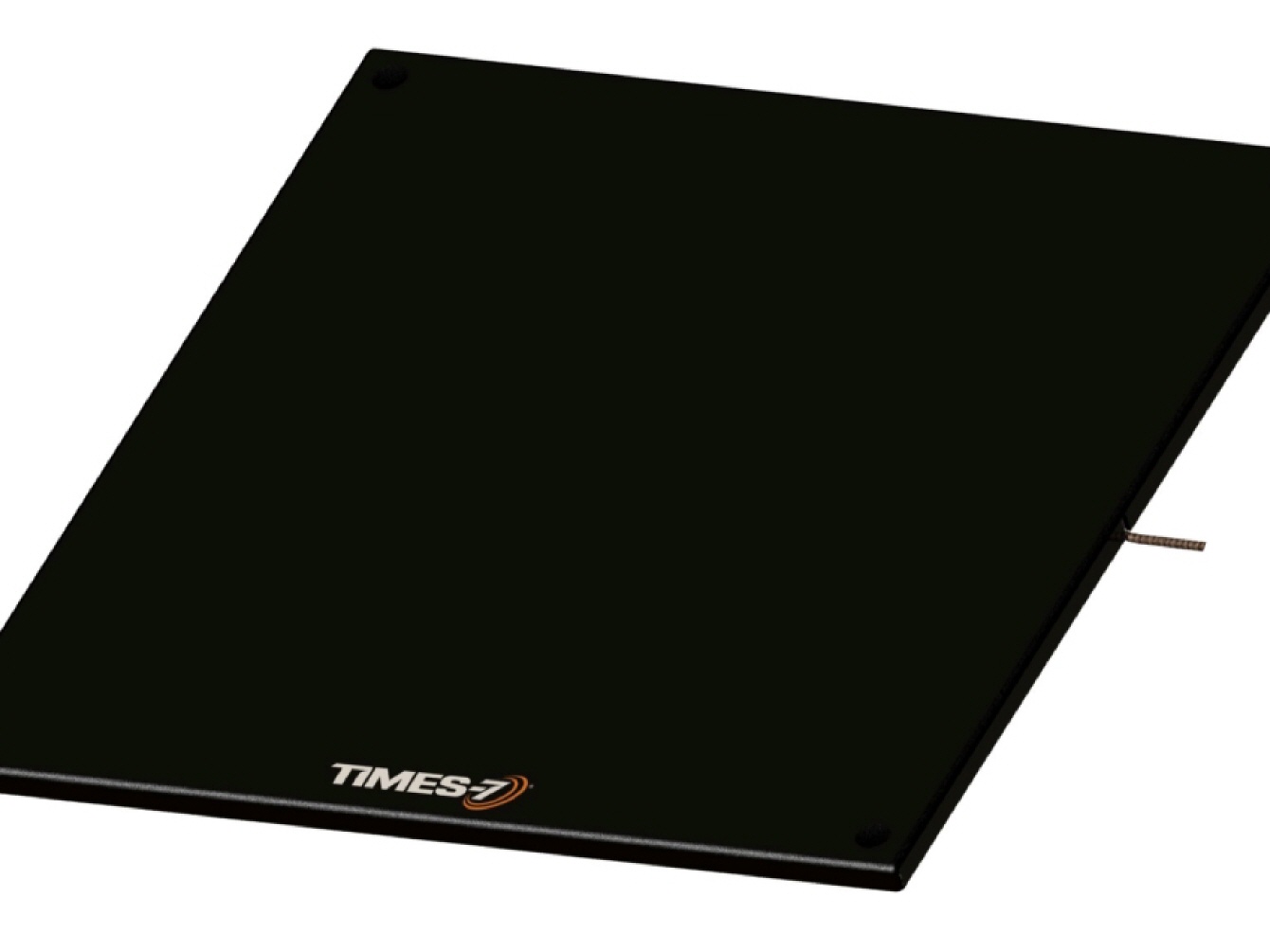

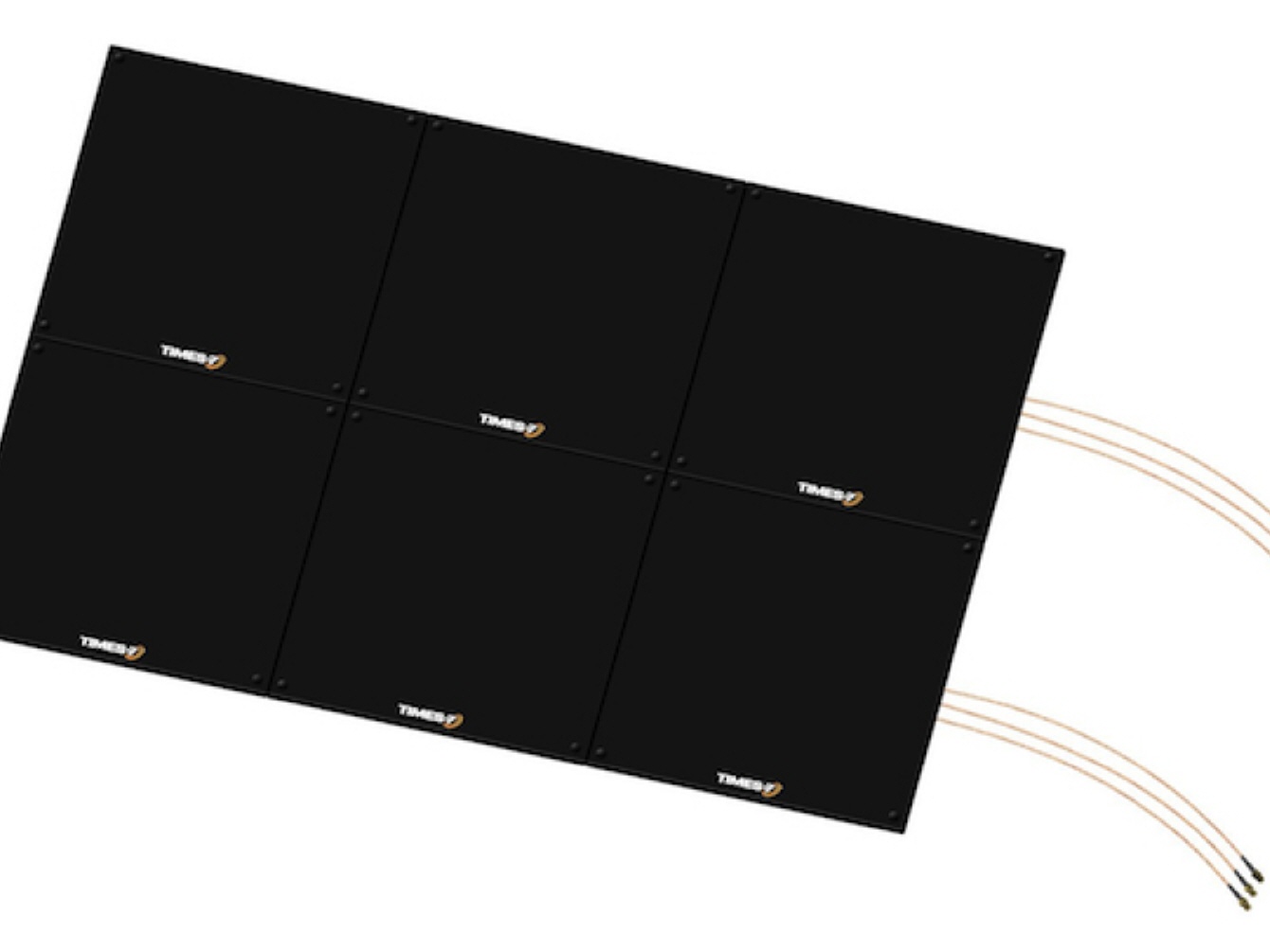

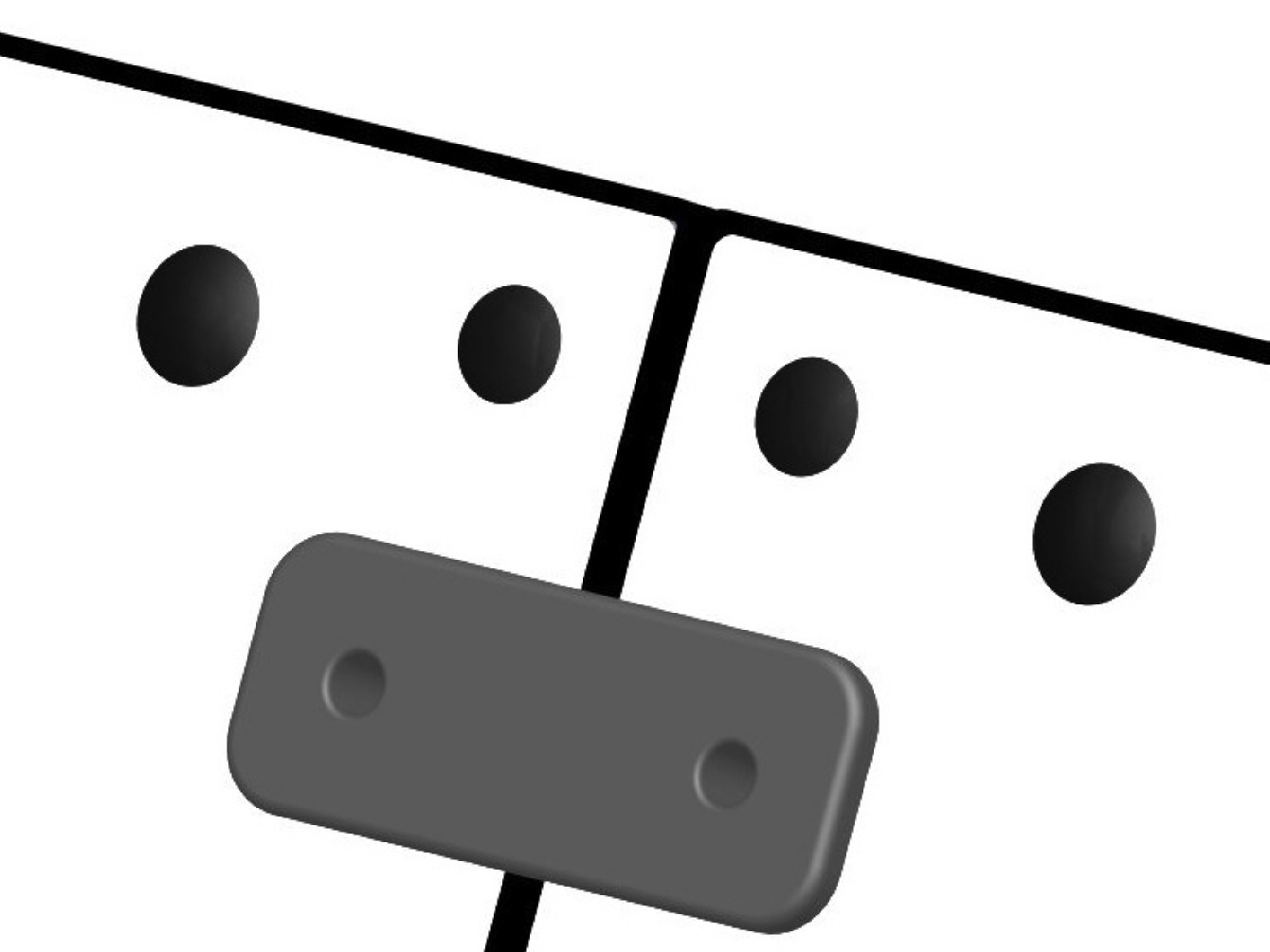

Die Smart Shelf Antennen sind für den Einbau in Regale und Schränke geeignet. Besonderes Merkmal ist die einfache Erweiterbarkeit der Antenne zu beliebigen Flächen mittel Verbindungsstücken aus Gummi. In Kombination mit dem neuen Impinj R700 Lesegerät (Reader) und dem R700 Antennen Hub lassen sich beispielweise so Flächen mit bis zu 32 Antennen angeschlossen an nur einem R700 Lesegerät aufbauen. Dies ergibt bei einer Anordnung von 4x8 Antennen eine Fläche von 120 x 240 cm oder fast drei Quadratmeter.

Merkmale

  • Gute Fernfeldleistung
  • Kostengünstig
  • Gute definierte Lesezone
  • Kompakte Abmessungen
  • Geringe Bauhöhe
  • einfach modular erweiterbar durch Verbindungsstücke
  • Versionen optimiert für ETSI 865–868 MHz oder FCC 902-928 MHz verfügbar

Anwendungen

  • Intelligente Regale
  • Intelligente Schränke (Werkzeug / Medikamente)
  • POS Point of Sale
  • Intelligente Regale
  • Packtische
  • Servicestationen

Spezifikation Slimline Shelving

  A7030C
Times-7 Code:
Polarisierung: Zirkular
Antennen- verstärkung [] 5 dBic
Antenna type:
Frequenz [MHz]: 865-867 MHz
Eingangsleistung max: 6 Watt / 37,7 dBm
Impedanz [Ohm] 50 Ohm
Axial Ratio: typ. 2 dB
VSWR
Antennen- anschluss: Pigtail mit SMA Buchse
Betriebs- temperatur: -20° to +55° C
Lager- temperatur: -30° to +65° C
Feuchtigkeit: 5-95% nicht kondensierend
Gehäuse: Fire retardant Kydex
IP Schutzart: IP54
Front to Back Ratio: 22 dB
Öffnungswinkel AZ/EL 3 dB BW 65 Grad horizontal und vertikal
VSWR:
Baugröße (LxBxH) [mm] 300 x 300 x 8.5 (11.5) mm
Gewicht [g]: 750 g
Bestellbe- zeichnung & Datenblatt: ETSI: ANTU-A7030C FCC auf Anfrage

Proximity Near Field

Die Times-7-Reihe von Nahfeldantennen bietet einen technologischen Durchbruch in Größe und Leistung sobald kurze Lesereichweiten erforderlich sind. Dies eröffnet neue Möglichkeiten für die zuverlässige Erfassung auch von UHF RAIN Transpondern auch im Nahfeld. Dies ist insbesondere für die mit Transpondern versehenen Objekte auf Artikelebene interessant.

Merkmale:

  • Erfassung nur im Nahfeld
  • gut definiertes HF Feld
  • einfacher Einbau

Anwendungen

  • POS Point of Sale
  • Initialisierung von Transpondern
  • Verpackungstische
  • Packtische
  • Servicestationen
  • Embedded Anwendungen

Spezifikation Proximity Near Field

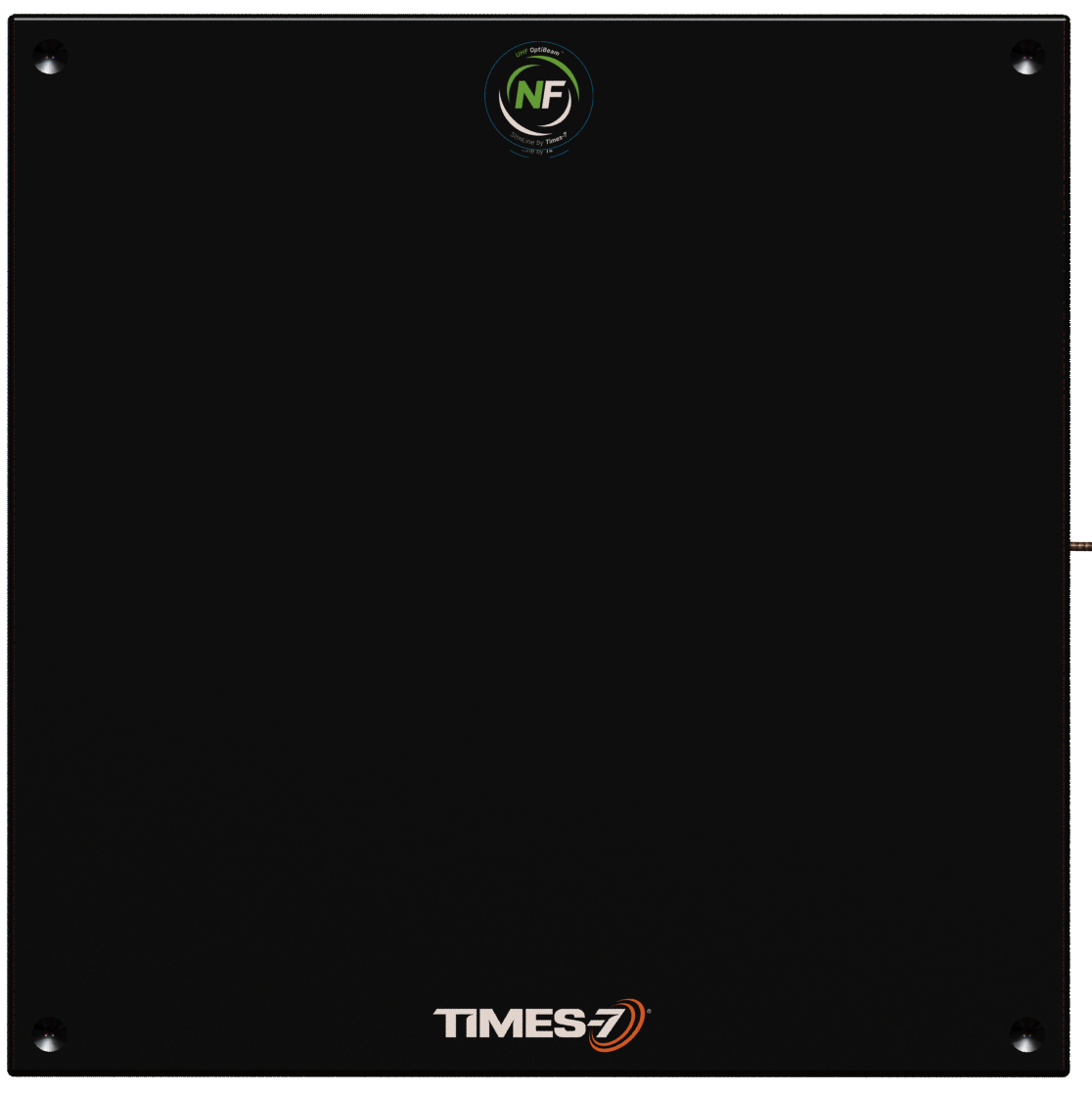

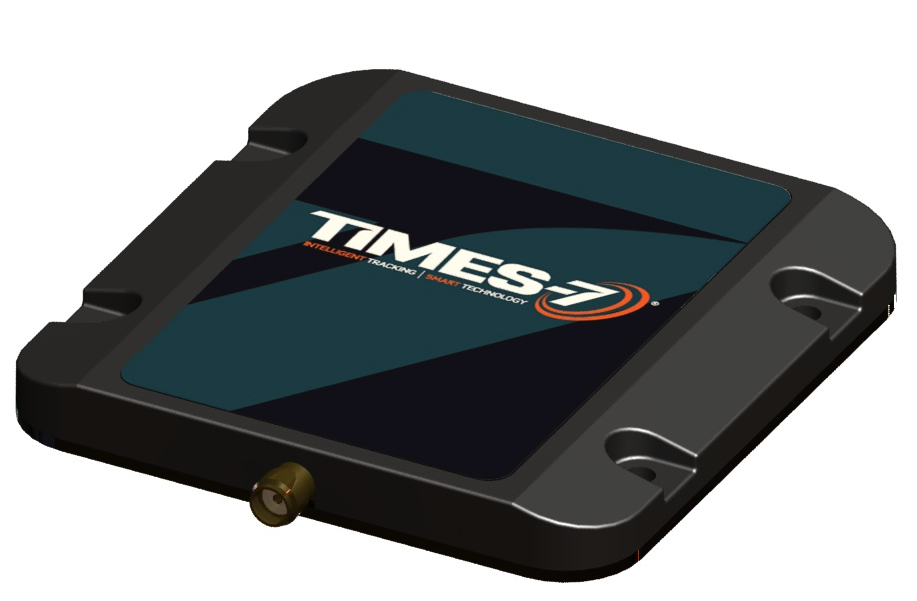

  A1001 A1030
Times-7 Code:
Antenna type: Proximity Near Field (Nahfeld) Antennen
Impedanz [Ohm] 50 Ohm
Betriebs- temperatur: -20° to +55° C
Lager- temperatur: -30° to +65° C
Feuchtigkeit: 5-95% nicht kondensierend
Gehäuse: Fire retardant Kydex
IP Schutzart: IP65
Antennen- verstärkung [] -20 dBi < -15 dBi
Frequenzbereich: 864-928 MHz 864-869 MHz
Eingangsleistung max: 30 dBm 37,7 dBm
VSWR: < 1.4:1 < 1.8:1
Antennen- anschluss: SMA Buchse Pigtail 300 mm mit SMA Buchse
Gehäuse: Moulded ABS housing Fire retardant Kydex
Baugröße (LxBxH) [mm] 82 x 82 x 9.5 300 x 300 x 6.5
Gewicht [g]: 100 500

Bestellbezeichnung & Datenblatt:

Slimline Ground Antennas

Als Teil der einzigartigen und exklusiven Antennenpalette von Times-7 sind die Hochleistungs-Bodenantennen optimiert für Anwendungen mit beweglichen Produkten, Vermögenswerten und Personen. Diese Antennen sind ideal für Situationen, in denen traditionelle Seitenantennen (Patch Panel Antennen) für die Anwendung ungeeignet oder nicht optimiert sind. Dies reicht von der Erfassung von Konferenzteilnehmern und Personen über die Präsenz im Einzelhandel / Treuemarketing bis hin zur Zeitmessung bei Rennen.

Anwendungen

  • Zutrittskontrolle
  • Personenerfassung bei Konferenzen
  • Personenerfassung in Museen
  • Einzelhandel
  • Sicherheitslösungen
  • Zeiterfassung

Merkmale

  • Geringe Bauhöhe 25 mm
  • Robuste Bauweise
  • Schutzart IP65
  • Punktbelastbarkeit 7 kg / cm2
  • Gesamtbelastbarkeit 500 kg

Spezifikation Slimline Ground Antennas

  A6590C
Times-7 Code:
Polarisierung: Zirkular
Antennenverstärkung [] 9 dBic
Antenna type:
Frequenz [MHz]: 864-869 MHz
Eingangs- leistung max: 37.7 dBm
Impedanz [Ohm] 50 Ohm
Feuchtigkeit: 5-95% nicht kondensierend
Front to Back Ratio: 22 dB
  Fire retardant Kydex
IP Schutzart: IP 65
Betriebs- temperatur: -20° to +55° C
Lager- Temperatur -30° to +65° C
Axial Ratio < 3 dB at boresight
Antennen- anschluss: SMA female side fly lead 300 mm
Öffnungswinkel AZ/EL 3 dB BW 80 / 20
VSWR: < 1.4:1
Baugröße (LxBxH) [mm] 935 x 315 x 25 mm
Gewicht [g]: 2800
Compressive Strength:
Coefficient of Friction (Anti-slip):
Bestellbe- zeichnung & Datenblatt:

Kabel & Adapter

Passende UHF Antennenkabel für unsere RFID Reader finden Sie unter der Rubrik "Kabel & Adapter". Die wichtigsten Eigenschaften der entsprechenden Kabeltypen sind unter "Kabeltyp" beschrieben.
