UHF RFID FlexiRay Antennen

Die FlexiRay Antennen sind eine neue Generation von zirkular polarisierten RFID Antennen mit geringer Einbautiefe. Es ist sowohl eine Version im Metallgehäuse (SFR) als auch eine Variante für Embedded Anwendungen (SF) verfügbar.

  • FlexiRay SFR-3.x
  • FlexiRay SF-2.x
RFID Antennen  ANTU-SFR-3.x FlexiRay
RFID Antennen ANTU-SFR-3.x FlexiRay

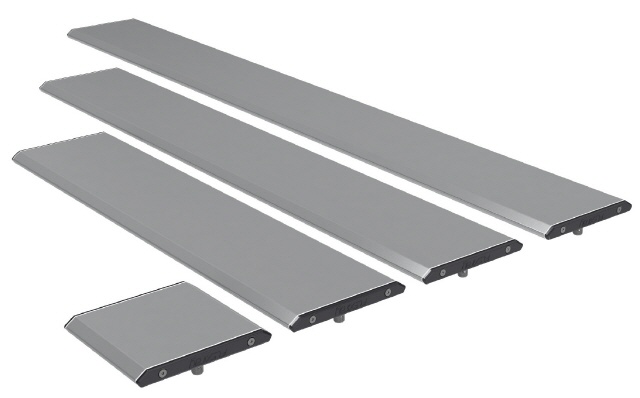

Die neue FlexiRay SFR 3.x Antenne als Nachfolger der SFR 2.x ist eine Antenne in modularer Bauweise mit einzigartiger Abstrahlcharakteristik und gut definierten Lesezone. Diese Antenne ermöglicht die Einrichtung von RFID Lesezonen in Eingängen, Fluren, Türen für Zutrittskontrolle, Asset-Tracking oder im Einzelhandel.
Durch den modularen Aufbau ist dieser Typ von Antenne in Längen von 128 bis 1018 mm (FCC) bzw. 1078 mm (ETSI) passend zur jeweiligen Anwendung erhältlich, wobei jeweils eine eigene Version für ETSI und FCC erhältlich ist.
Das Gehäuse aus Metall ist für den Einsatz in Industrieumgebungen geeignet, das Radome lässt sich einfach mit Designfolien bekleben.
Der schmale Aufbau der Antenne erlaubt aber auch den Einsatz in Büroumgebungen, öffentlichen Gebäuden, Spitälern, Konferenzzentren und in Veranstaltungsräumen. Diese zirkulare Antennen mit einer verbesserten Antennenverstärkung von 2,5 dBi ist für kurze bis mittlere Reichweiten bis 4 m mit konstanter Leseleistung über die gesamte Länge der Antenne geeignet. Die Lesereichweite ergibt sich aus der Leistung des verwendeten Lesegerätes, der Kabellänge und der Charakteristik der verwendeten Transponder.

Anwendungen SFR-3.x

  • Türantennen für Ein-/Ausgänge sowie Durchgänge
  • Zutrittskontrolle
  • Retail
  • Förderbänder
  • Portale

Spezifikationen SFR-3.x

  SFR-31xx SFR-32xx SFR-33xx SFR-34xx
Frequenz [MHz] 866 - 868 MHz (ETSI) optional 902 - 928MHz (FCC)
Polarisierung Zirkular
Antennen verstärkung [dBi] 2,5 dBi (5,5 dBic)
Impedanz [Ohm] 50 Ohm
Max. Eingangs- leistung ETSI 2W EIRP / FCC 4W
Antennen anschluss SMA Standard (optional RP-TNC oder SMA-female 30cm)
Schutzart IP 65
Betriebs temperatur -25° to +60° C
VSWR ETSI < 1.3 (866-868 MHz) < 1.3 (866-868 MHz) < 1.3 (866-868 MHz) < 1.3 (866-868 MHz)
VSWR FCC < 1.5 (909-926 MHz) < 1.5 (909-926 MHz) < 1.5 (907-924 MHz) < 1.5 (910-926 MHz)
Baugrösse Länge [mm] ETSI / FCC 128 / 128 578 / 528 828 / 783 1078 / 1018
Baugrösse Breite [mm] 140 140 140 140
Baugrösse Höhe [mm] ohne Antennen Stecker 14 14 14 14
Gewicht [g] ETSI / FCC 400 / 400 1500 / 1400 2200 / 2000 2800 / 2600

Bestellinformation SFR-3.x

  SFR-31xx SFR-32xx SFR-33xx SFR-34xx
ETSI SMA Connector SFR-3110 SFR-3210 SFR-3310 SFR-3410
FCC SMA Connector SFR-3111 SFR-3211 SFR-3311 SFR-3411

Montagehalterung für SFR-3.x

Montagehalterungen / Mounting Kits
Montagehalterungen / Mounting Kits

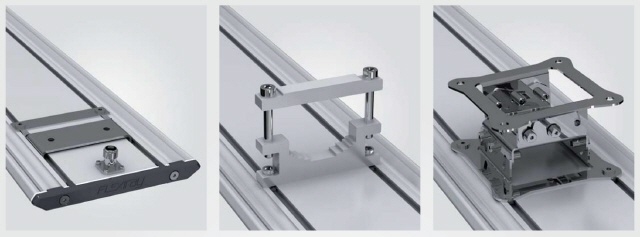

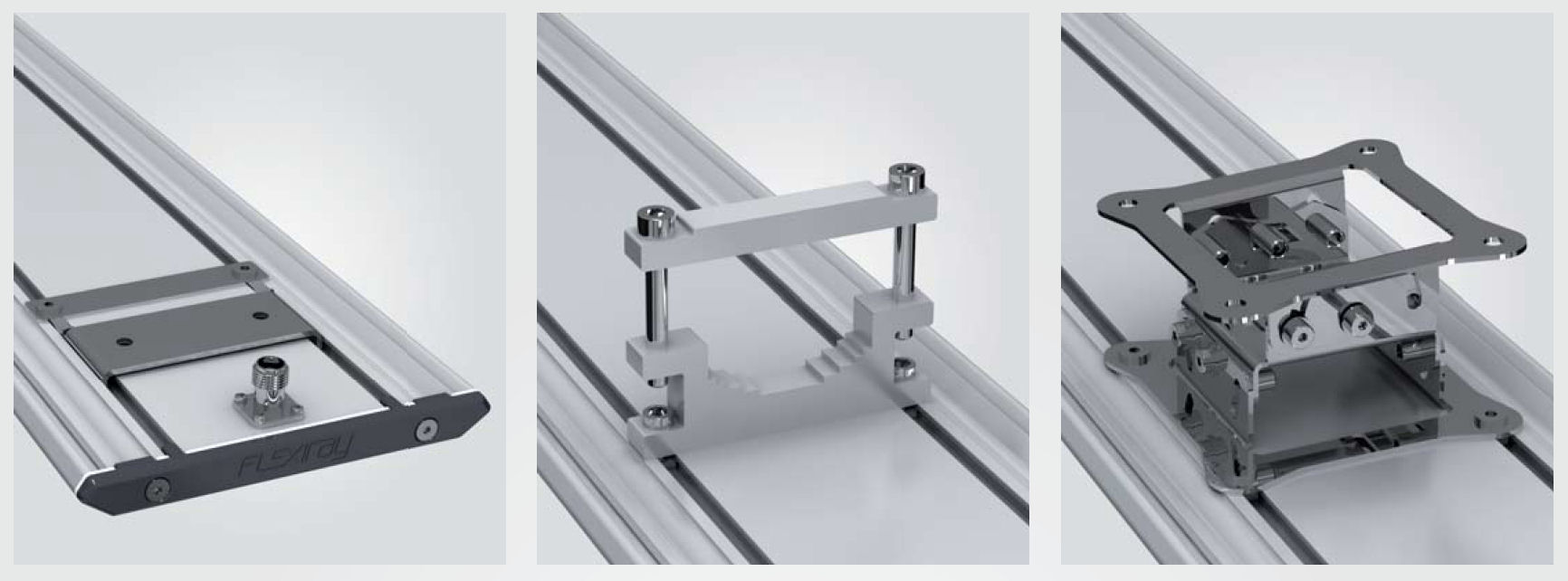

Für die SFR-3.x sind unterschiedliche Halterungen bzw. Montagekits verfügbar:
SFR-MA-WALL: Wall Mounting Kit für die Montage der Antennen an der Wand
SFR-MA-POLE: Aluminium Pole Mounting Kit für die Montage der Antennen an einem Antennenmast
SFR-MA-UNIV: Universal Adjustable +/-30° Mounting Kit Wall / Pole für die Montage der Antennen an der Wand oder an einem Mast, um jeweils +/-30° verschwenkbar

VSWR < 1,2:1 < 1,7:1 < 1,2:1 < 1,2:1 < 1,7:1
Öffnungswinkel [Grad] 80 / 80 50 / 110 40 / 100 32 / 95 25 / 95
Baugröße Länge [mm] 155 430 685 860 1056
Baugrösse Breite [mm] 100 100 100 100 100
Baugrösse Höhe ohne SMA Anschluss [mm] 2 2 2 2 2
Gewicht Antenne [g] 100 200 300 400 500
ANTU-SF-xxxx FlexiRay SF & SF 2.x
ANTU-SF-xxxx FlexiRay SF & SF 2.x

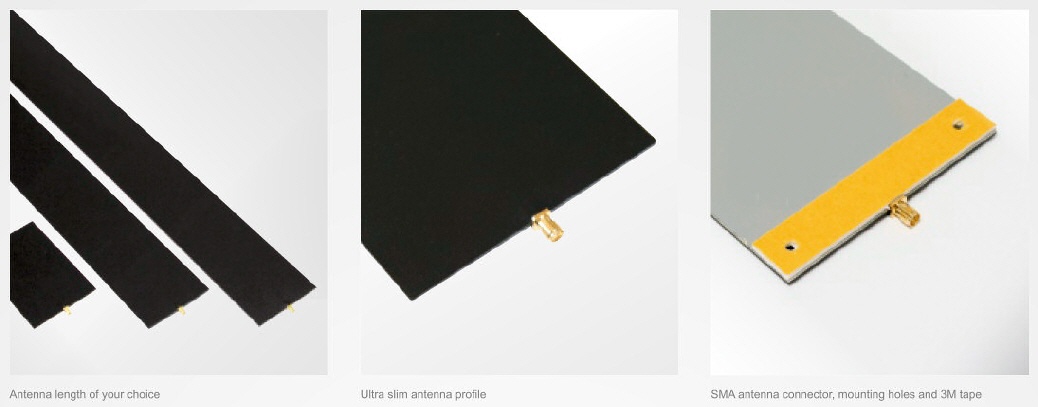

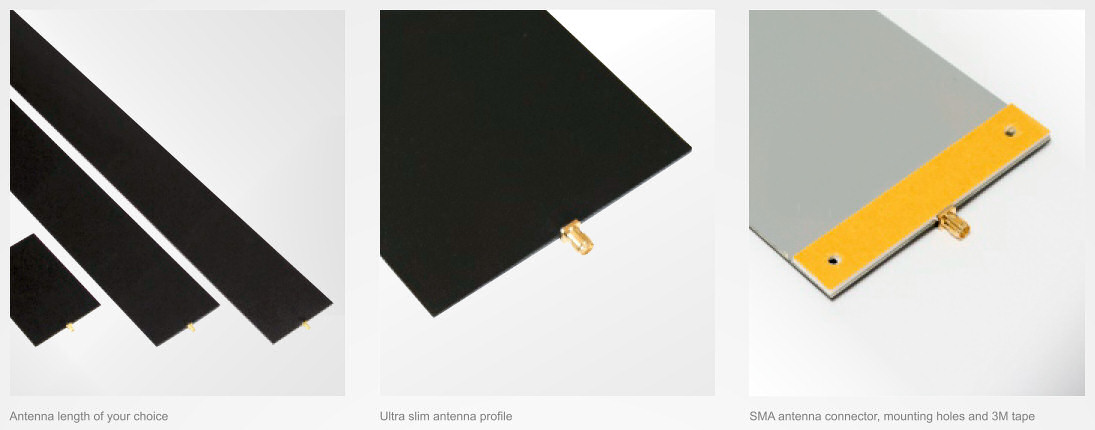

Die verbesserte modulare, ultradünne Planarantenne FlexiRay SF 2.x mit ihrer einzigartigen Abstrahlcharakteristik und nun höherer Antennenverstärkung ermöglicht den Aufbau von RFID-Portalen und Lesezonen in Einfahrten, Toren, Türen und Flure. Dank der geringen Stärke von nur 2 mm ist dieser Antennentyp auch für „intelligente Regale“ (Smart Shelf) für Asset-Tracking, Dokumenten-Tracking oder für den Einzelhandel geeignet. Die Antenne ermöglicht den verdeckten Einbau in Türrahmen und den Aufbau von RFID-Gateways in Innenräumen.
Zur einfachen und schnellen Montage wird die FlexiRay SF 2.x Antenne mit doppelseitigem Klebeband oder Schrauben in Versionen für ETSI und FCC geliefert, jeweils mit SMA Buchse. Mit homogener Antennencharakteristik entlang der gesamten Antenne in Baulängen zwischen 560 bis 1060 mm und zirkularer Polarisation ist ein flexibler Einsatz in den unterschiedlichen Anwendungen gewährleistet. Die Lesereichweite von bis zu 2 Metern ergibt sich aus der Leistung des verwendeten Lesegerätes, der Kabellänge und der Charakteristik der verwendeten Transponder.

Anwendungen

  • Retail / Smart Shelf
  • Smart Rack
  • Embedded Antennen
  • Einbau in Türrahmen
ANTU-SF-xxxx FlexiRay SF & SF 2.x
ANTU-SF-xxxx FlexiRay SF & SF 2.x

Spezifikationen

  SF2200 SF2300 SF2400
Öffnungswinkel [Grad]
Baugrösse Länge [mm] ETSI / FCC 128 / 128 578 / 528 828 / 783 1078 / 1018
Baugrösse Breite [mm] 140 140 140 140
Baugrösse Höhe [mm] ohne Antennen Stecker 14 14 14 14
Gewicht [g] ETSI / FCC 400 / 400 1500 / 1400 2200 / 2000 2800 / 2600

Kabel & Adapter

Passende UHF Antennenkabel für unsere RFID Reader finden Sie unter der Rubrik "Kabel & Adapter". Die wichtigsten Eigenschaften der entsprechenden Kabeltypen sind unter "Kabeltyp" beschrieben.
