UHF RFID Gateway Readers Impinj

Die Impinj Gateway Famile ist eine Gruppe von RFID Schreib-/Lesegeräten für RAIN RFID speziell für Anwendungen in der Infrastruktur. In Kombination mit der Impinj-Plattform an RFID Lesegeräten Speedway Revolution R220 / R420) sowie der neuen Impinj Serie 700 bieten die Gateway Reader von Impinj permanente, weiträumige Überwachung von RAIN-RFID-getaggten Artikeln innerhalb einer (Logistik) Einrichtung und verbessert so signifikant die betriebliche Effizienz in der Bestandskontrolle.

  xSpan xArray xPortal
Anwendungen • Portals and entrances
• Room monitoring
• Movement detection
• Portals and entrances
• Large area monitoring
• Movement detection
• Locating items
• Portals and entrances
Air Interface Protocoll RAIN RFID: EPCglobal UHF RFID Class 1 Gen2v2 / ISO 18000-63
Number of
Antenna Beams
13 52 2
Operating Modes • Inventory
(tag monitoring)
• Tag Direction
(track tags as they move thru
sectors)
• Inventory
(tag monitoring)
• Tag Direction
(track tags as they move thru
sectors)
• Location
(tag x, y location)
• Inventory
(tag monitoring)
Erfassungsbereich / Covering Area [m2] 90 m2 140 m2 65 m2
Abmessungen / Dimensions [cm] 48 x 22 x 9 cm 46.7 x 46.7 x 7.5 cm 77.5 x 22.3 x 5 cm
Gewicht / Weight [kg] 3.4 kg 8.0 kg 3 kg

Detaillierte Informationen über die einzelnen Produkte finden Sie unter der jeweiligen Produktbeschreibung:

  • Impinj xSpan
  • Impinj xArray

UHF RFID System xSpan

Das Impinj xSpan-Gateway ist ein RFID-Lesesystem für die Implementierung von RFID Gate Lösungen inkl. Richtungserkennung. Das xSpan Gateway ist ideal für Bestandsverwaltung und Bestandsverfolgung von mit RFID Transpondern versehenen Artikeln im Einzelhandel, Gesundheitswesen und in der Fertigung. Es beschleunigt die Anwendungsimplementierung und -bereitstellung und vereinfacht gleichzeitig die Installation und Verwaltung von RAIN-RFID-Lesegeräten und senkt die Betriebskosten der Infrastruktur.

Vorteile - Benefits xSpan

  • Echtzeit-Überwachung: Ein einzelner xSpan bietet eine kontinuierliche Sichtbarkeit von mit RFID Transpondern versehenen Artikeln in einem Abdeckungsbereich von bis zu 1.000 Quadratfuß. Mehrere xSpan in Kombination mit anderen Impinj-RFID Geräten können größere Bereiche abdecken. Es eignet sich ideal für rechteckige Räume wie Krankenhauszimmer, mittelgroße Einzelhandelsflächen, Flure und Portale.
  • Übergangserkennung: xSpan ist in der Lage, Gegenstände zu verfolgen, während sie sich entlang eines Pfads bewegen, und kann Unternehmen dabei helfen, zu verstehen, wann Gegenstände Bereiche betreten oder verlassen oder zwischen Zonen wechseln.
  • Vereinfachte Bereitstellung: Das flache und leichte xSpan-Gateway ist Power-over-Ethernet (PoE)-fähig und ermöglicht eine einfache Installation an Decken und Wänden. Das xSpan-Gateway hält mit der patentierten Autopilot™-Funktion, die automatisch die Einstellungen für seine HF Umgebung optimiert, jederzeit Spitzenleistung in der Erfassung von RFID Transpondern aufrecht.
  • Einfach bereitzustellen und zu verwenden – eine Reihe von Konfigurations- und Entwicklungstools vereinfacht die Verwaltung mehrere xSpan Geräte in einem Netzwerk
  • High Performance - kontinuierliche Spitzenleistung durch integrierte Automatisierung
  • Reduziert die Betriebskosten – bietet ständige Sichtbarkeit von Inventar und Asset-Bewegungen

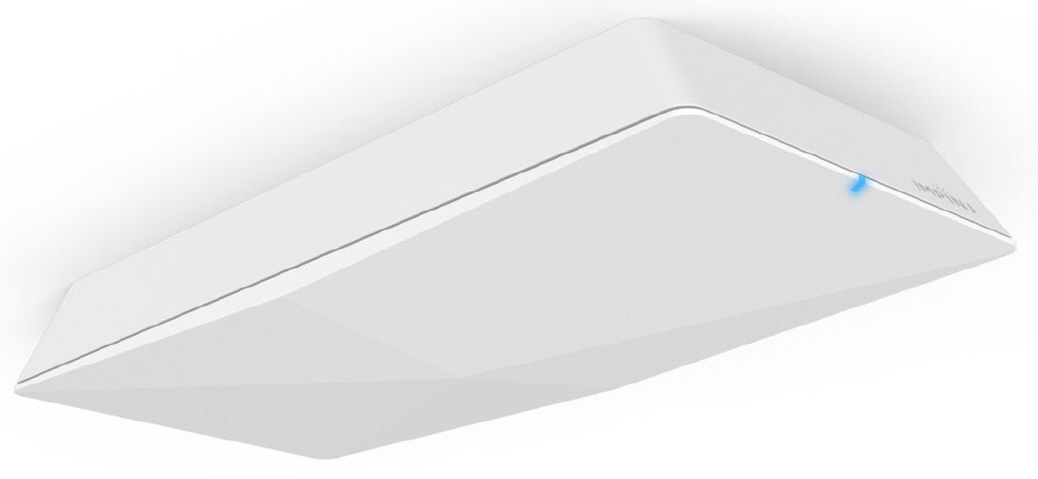

RFID Reader Gateway RDU-R660 xSpan

RFID Reader Gateway RDU-R660 xSPan
RFID Reader Gateway RDU-R660 xSPan

Funktionen des xSpan

  • Bewegungserkennung – Verbessert die Bestandsverwaltung im Front- und Backstore und ermöglicht Lösungen zur Verlustprävention und Ausgangserkennung
  • Asset Tracking – erhöht die Verfügbarkeit von Assets und reduziert Arbeitskosten und Ineffizienzen aufgrund manueller Zykluszählungen
  • Produktionsüberwachung – verbessert die Effizienz durch Gewährleistung eines genauen Materialflusses vom Wareneingang über die Produktion bis hin zu den Docktüren

Typische Anwendungen xSpan

  • Übergangserfassung (Durchgänge / Tore)
  • Transaktionskontrolle
  • Warenverfolgung
  • Gesundheitswesen

Spezifikationen: RDU-R660 Speedway xSpan

Frequenz: 902 - 928 MHz FCC; 865 - 868 MHz ETSI; 916 - 920 MHz Japan
Standards: FCC Part 15
EN 302 208
Ausgangsleistung: ETSI 35.2 dBM EIRP; FCC & Japan 36 dBM EIRP
Empfindlichkeit: -84 dBm
Antenne: interne Antenne, 13 Dual-Linear-Polarized Beams, 116 / 75 Grad FCC, 120 / 83 Grad ETSI
Lesereichweite: ca 90 m2 mit Monza R6 passivem RFID Transponder, ev. geringer mit anderen RFID Transpondern
Betriebsmodi: RFID Tag inventory; RFID Tag direction
Anwendungsschnittstelle: Octane SDK; EPCglobal Low Level Reader Protocol (LLRP) v1.0.1
Diagnosefunktion:
Diagnosemeldung: Abfrage per Software
Multi-tag Reading: ISO 18000-63 / EPC Class1 GEN2
Host Interface: PoE LAN RJ-45 10/100BASE-T und USB
Host Datenrate: LAN 10/100 MBit und USB 1.1
Firmware: FLASH Speicher für Firmware Update
Digitale Ein-/ Ausgänge: nein
Betriebstemperatur: -20 bis +50 Grad C
Feuchtigkeit: 5-95%, nicht kondensierend
Schutzart: IP52
Schock und Vibration:
Baugröße (LxBxH): 480 x 220 x 90 mm
Gewicht: 3.4 kg
Gehäuse: Kunststoff
Montage: VESA 75, VESA 200 x 100 oder Direktmontage
Spannungsversorgung: 24 VDC über externe Spannungversorgung oder Power over Ethernet PoE nach IEEE 802.3af
Stromaufnahme: Idle 7 W, typisch 13.8 W
RFID Reader Impinj Speedway xArray
RFID Reader Impinj Speedway xArray RFID xArray WAM Wide Area Monitoring System

Das Impinj xArray-Gateway WAM Wide Area Monitoring System ist ein RFID-Lesesystem eine permanente, weiträumige Überwachung von RAIN-RFID-getaggten Artikeln innerhalb einer (Logistik) Einrichtung oder über eine globale Lieferkette ermöglicht. Das xArray-Gateway wurde für umfangreiche RFID Anwendungen auf Artikelebene im Einzelhandel, im Gesundheitswesen und in der Fertigung entwickelt und bietet Informationen in Echtzeit, einschließlich der Identität, des Standorts und der Authentizität jedes mit RFID RAIN Transpondern versehenen Artikels.

In Kombination mit der Impinj-Plattform an RFID Lesegeräten bietet das xArray-Gateway Unternehmen eine beispiellose Transparenz über den Bestand an Artikeln, sodass sie ihre betriebliche Effizienz verbessern und ihren Kunden einen besseren Service bieten können.
Das Speedway xArray-System bietet Weitbereichsüberwachung durch sein Antennenarray, dass bei einer Deckenmontage in 5 m Höhe die volle Leistung über einen Durchmesser von 12 m liefert.
Das xArray-System kann 52 verschiedene Antennenstrahlen unterscheiden, die jeweils eine Standortzuweisung innerhalb der Lesezone ermöglichen. Diese Antennen strahlen ein lineares Muster sowohl auf dem horizontalen als auch auf dem vertikalen Pfad aus, um RFID Tags in jeder Ausrichtung zu lesen. Das Lesegerät selbst ist darauf optimiert, viele tausend Tags schnell zu erfassen und relevante Tags vom Rest des Feldes zu unterscheiden. Das xArray kann so konfiguriert werden, dass es sowohl Wide-Area-Monitoring-Szenarien als auch Portalanwendungen handhaben kann. Darüber hinaus hat Impinj eine robuste Tag-Richtungsfunktion hinzugefügt, die sich selbst in schwierigen, realen HF Umgebungen als genau erwiesen hat.

Die schlanke Bauform des Speedway xArray-Systems ist sowohl kostengünstig als auch einfach zu installieren und wurde so konzipiert, dass es problemlos in eine einzelne Fliese einer Standard-Unterdecke montiert werden kann wo es sich unauffällig in jedes Dekor einfügen kann. Das Speedway xArray umfasst einen Neigungssensor, Hysterese-Feedback und ein programmierbares Signal, um dem Benutzer zu signalisieren sobald das System oder die Umgebung Aufmerksamkeit erfordert.

Das xArray hat einen geringen Strombedarf und wird über Standard-PoE (IEEE 802.3af) mit Betriebsspannung versorgt. Somit ist einfach Installation gewährleistet. Darüber hinaus wird das Speedway xArray mit branchenüblichen LLRP- und Impinj-Erweiterungen programmiert, um eine maximale Wiederverwendung von Programm Code und minimale Verzögerungen aufgrund der Lernkurve mit neuen Impinj APIs zu erreichen.

Funktionen des xArray

  • Bewegungserkennung in der Fläche – Verbessert die Bestandsverwaltung im Front- und Backstore und ermöglicht Lösungen zur Verlustprävention und Ausgangserkennung
  • Asset Tracking – erhöht die Verfügbarkeit von Assets und reduziert Arbeitskosten und Ineffizienzen aufgrund manueller Zykluszählungen
  • Produktionsüberwachung – verbessert die Effizienz durch Gewährleistung eines genauen Materialflusses vom Wareneingang über die Produktion bis hin zu den Docktüren

Typische Anwendungen des xArray

  • Logistik WAM Wide Area Monitoring
  • Transaktionskontrolle in der Fläche
  • Permanente Inventur
  • Gesundheitswesen Assetverfolgung
  • Warenverfolgung
  • Tieridentifikation
  • Typische Anwendungen xSpan

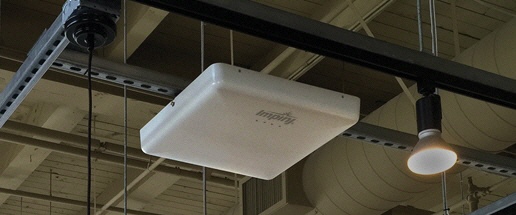

RFID Reader Impinj Speedway xArray
RFID Reader Impinj Speedway xArray

Spezifikationen: RDU-R680 Speedway xArray

Frequenz: 902 - 928 MHz FCC; 865 - 868 MHz ETSI; 916 - 920 MHz Japan
Standards: FCC Part 15
EN 302 208
Ausgangsleistung: ETSI 35.2 dBM EIRP; FCC & Japan 36 dBM EIRP
Empfindlichkeit: -82 dBm
Antenne: interne Antenne, 52 Dual-Polarized Beams, +/- 45 Grad von einer Senkrechten unter der Antenne
Lesereichweite: ca 139 m2 mit Monza R6 passivem RFID Transponder, ev. geringer mit anderen RFID Transpondern
Betriebsmodi: WAM Wide Area Monitoring (RFID Tag inventory); Lokalisierung (RFID Tag inventory mit x,y Position)
Anwendungsschnittstelle: Octane SDK; EPCglobal Low Level Reader Protocol (LLRP) v1.0.1
Diagnosefunktion:
Diagnosemeldung: Abfrage per Software
Multi-tag Reading: ISO 18000-63 / EPC Class1 GEN2
Host Interface: PoE LAN RJ-45 10/100BASE-T und USB
Host Datenrate: LAN 10/100 MBit und USB 1.1
Firmware: FLASH Speicher für Firmware Update
Digitale Ein-/ Ausgänge: nein
Betriebstemperatur: -20 bis +50 Grad C
Feuchtigkeit: 5-95%, nicht kondensierend
Schutzart: IP52
Schock und Vibration:
Baugröße (LxBxH): 467 x 467 x 75 mm
Gewicht: 8.00 kg
Gehäuse: Kunststoff
Montage: Vesa 200 oder Direktmontage 250 mm x 275 mm Abstand Montagelöcher
Spannungsversorgung: 24 VDC über externe Spannungversorgung oder Power over Ethernet PoE nach IEEE 802.3af
Stromaufnahme: Idle 7 W, typisch 13.8 W
