MTI Wireless als Hersteller von RFID UHF Antennen bietet eine Vielzahl von Komponenten für allgemeine Anwendungen vor allem im Bereich Logistik an. Optimale Performance wird in Kombination mit Impinj Lesegeräten Speedway Revolution R420 / R220 und den neuen Geräten der Serie Impinj R700 erzielt.

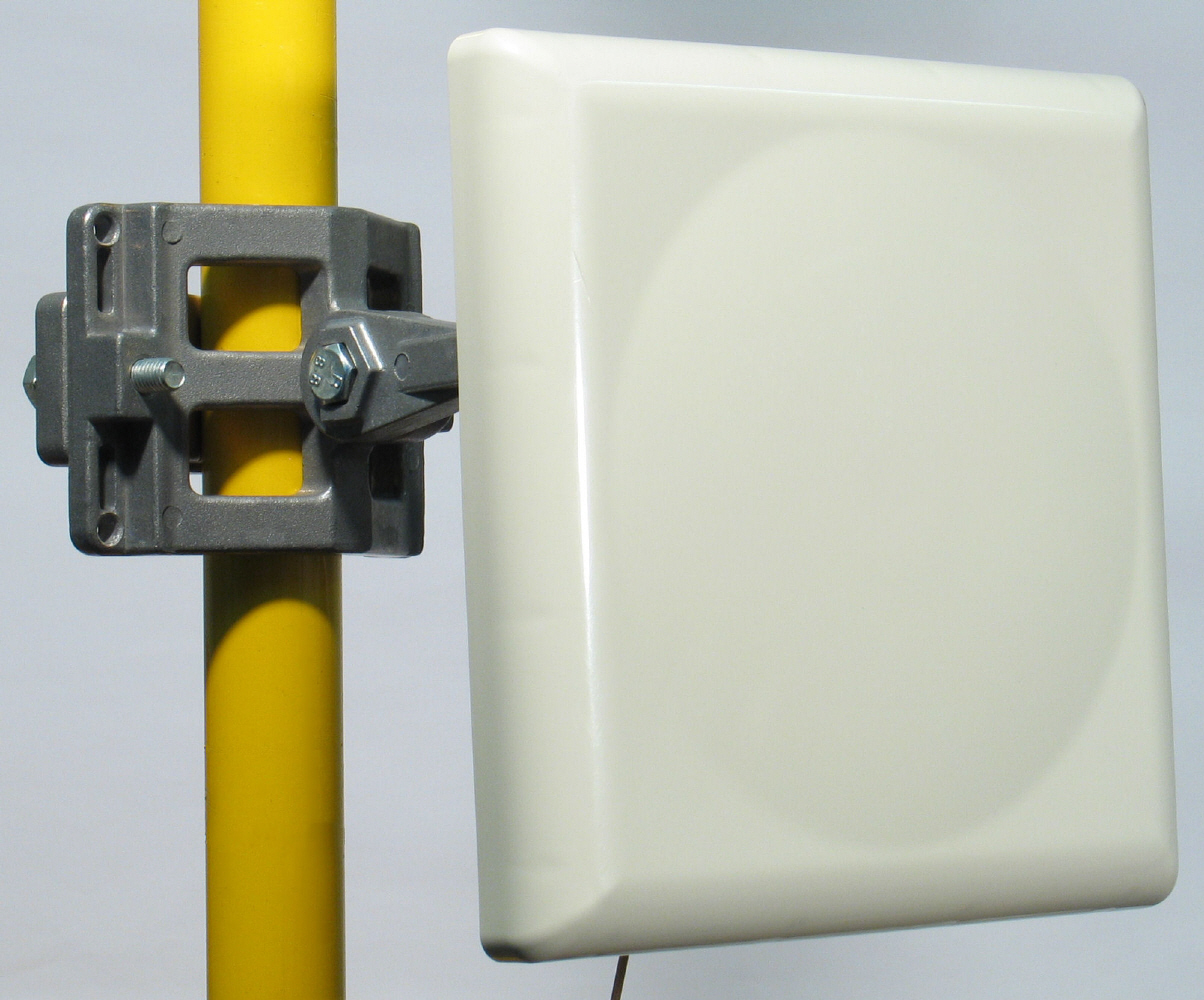

Standard Patch Panel
Kompakt

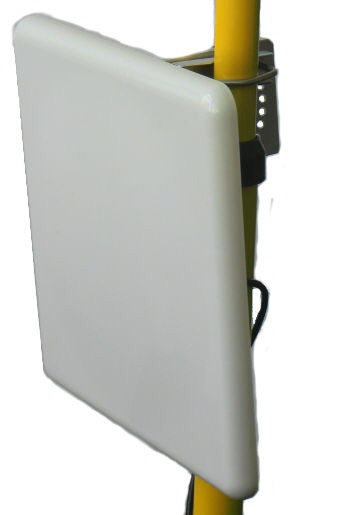

UHF Patch Antennen 63 & 64:
ANTU-PATCH-63
Diese kompakten UHF Patch Panel Antennen sind für allgemeine RFID Anwendungen geeignet, bei denen höchste Leistungsfähigkeit gefordert sind. Es sind Varianten mit linearer oder zirkularer Polarisierung sowie Varianten für den europäischen (ETSI) bzw. amerikanisch / asiatischen (FCC) Frequenzbereich verfügbar.
Alle Antennen dieser Serie befinden sich in einem Gehäuse mit identischer Größe und Aufbau, damit ist der Tausch von Antennen Komponenten auch bei bereits laufenden Projekten einfach und schnell durchzuführen.
Ein flexibles Kugelgelenk als Antennenhalterung und eine Standard N-Buchse ermöglichen die einfache Montage der Antennen und machen dies zu einer Angelegenheit von wenigen Minuten. Typische Anwendungen für diese Art von Patch Antennen sind Logistik und Warenwirtschaft.
Diese Antennen sind Standardantennen für die UHF Schreib-/Lesegeräten (Reader): - Impinj Speedway Revolution R420 / R220 - Impinj Serie R700 - Thing Magic Sargas / Izar - CAEN Proton / Quattro
Spezifikationen Patch Antennen 63 & 64:
ANTU-PATCH-63
ANTU-PATCH-64
MTI Wireless Code:
MT-242014/NRH
MT-242020/NV
Frequenz [MHz]
865 bis 870
865 bis 870
Polarisierung
Zirkular
Linear Vertical
Antennenverstärkung []
8,5 dBic
9,5 dBi
Öffnungswinkel AZ/EL BW
65 / 65 Grad
62 / 58 Grad
Sidelobe Level (AZ/EL) [dB] max.
-12
-23/-22
Axial Ratio Level [dB] max.
2
Cross Polarization Level (AZ/EL) [dB] max.
-17 / -25
Front to Back Ratio [dB] max.
18
21
VSWR 50 Ohm max.
1,3:1
1,3:1
Impedanz [Ohm]
50 Ohm
50 Ohm
Antennenanschluss
N Buchse
N Buchse
Betriebstemperatur
-55° to +70° C
-55° to +70° C
Baugröße (LxBxH) [mm]
305 x 305 x 25
305 x 305 x 25
Gewicht Antenne [g]
1050
950
Gewicht Halterung [g]
800
800
Feuchtigkeit
IP54 / IP67 optional
IP54 / IP67 optional
Montage
Halterung ANTU-MOUNT-18
Halterung ANTU-MOUNT-18
Bestellinformation Antennen 63 & 64:
Patch Panel 63 Antenne IP67 Version:
MT-242014/NRH
ANTU-PATCH-63-IP67
Patch Panel 64 Antenne:
MT-242020/NV
ANTU-PATCH-64
Antennenhalterung:
MT-120018
ANTU-MOUNT-18
UHF Patch Kompakt Antennen 21 & 40:
ANTU-PATCH-21/40
Diese kompakten UHF Patch Panel Antennen sind für allgemeine RFID Anwendungen geeignet, bei denen kompakte Abmessungen bei hoher Leistungsfähigkeit gefordert sind. Es sind Varianten mit linearer oder zirkularer Polarisierung sowie Varianten für den europäischen (ETSI) bzw. amerikanisch / asiatischen (FCC) Frequenzbereich verfügbar.
Alle Antennen dieser Serie befinden sich in einem Gehäuse mit identischer Größe und Aufbau, damit ist der Tausch von Antennen Komponenten auch bei bereits laufenden Projekten einfach und schnell durchzuführen.
Ein flexibles Kugelgelenk als Antennenhalterung und eine Standard N-Buchse ermöglichen die einfache Montage der Antennen und machen dies zu einer Angelegenheit von wenigen Minuten. Typische Anwendungen für diese Art von Patch Antennen sind Fahrzeuge wie Lastkraftwagen und Gabelstapler, Förderbänder, Industrieautomatisierung und der weite Bereich der Logistik und Warenwirtschaft.
Diese Antennen sind Standardantennen für die UHF Schreib-/Lesegeräten (Reader): - Impinj Speedway Revolution R420 / R220 - Impinj Serie R700 - Thing Magic Sargas / Izar - CAEN Proton / Quattro
