UHF RFID Module Chainway
Meshed Systems bietet UHF RFID Reader Module von Chainway nach EPC Class1 GEN2 und ISO 18000-6C bzw. ISO 18000-63 an. Diese Module basieren auf den Impinj Reader Chips Typ E301, E510 und E710 und sind mit bis zu 16 Antennen Ausgängen erhältlich. Mit der Unterstützung von Impinj Gen2X bieten diese Module eine hervorragende UHF-Leistung.
Die Module mit einem Antennenausgang sind vor allem für die Integration in mobile RFID-Lesegeräte, feste RFID-Lesegeräte, Kartenausgabegeräte usw. geeignet. Dadurch ist auf einfache Art und Weise die Erweiterung um RFID RAIN Funktionalitäten möglich.
Einen Vergleich der wichtigsten Kenndaten finden Sie in der folgenden Tabelle:

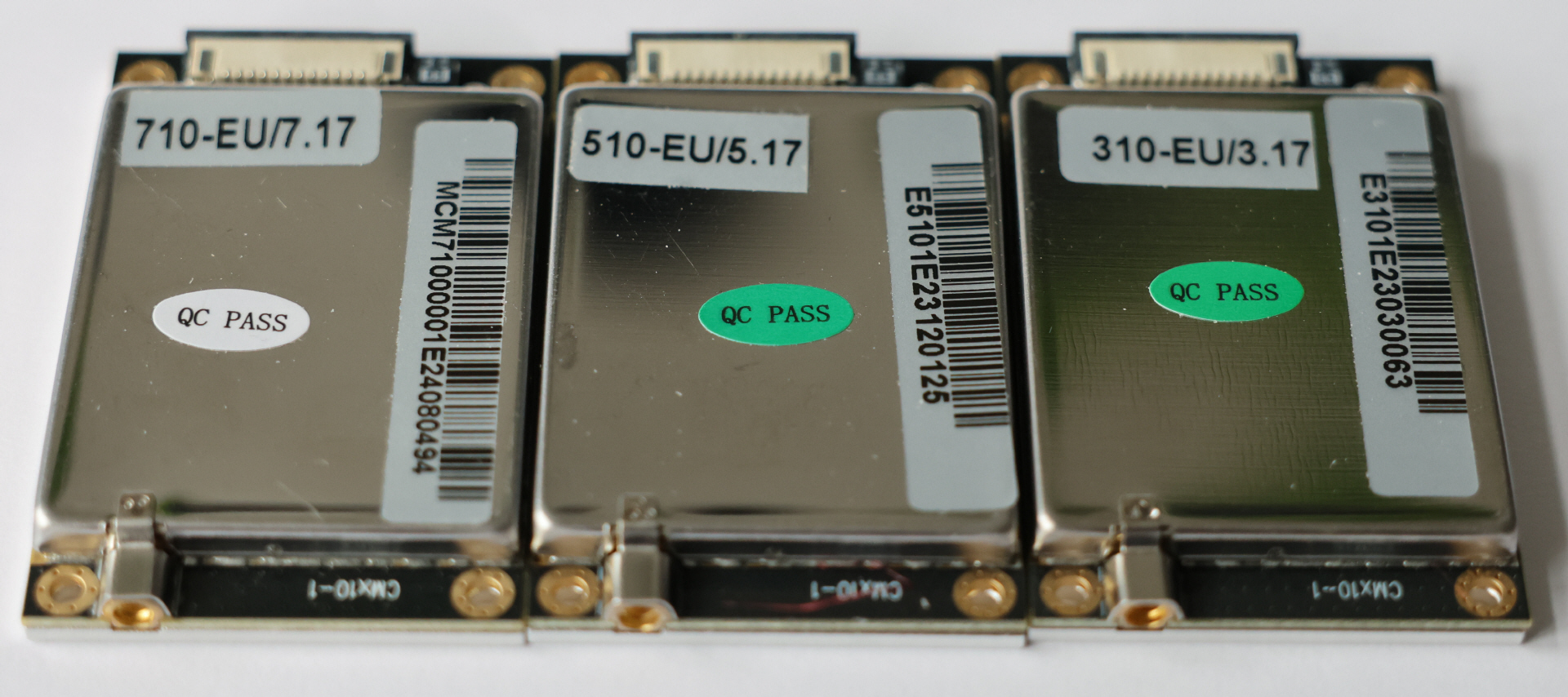

Module mit einem Antennenport
| Model | RDU-CM310-1 | RDU-CM510-1 | RDU-CM-710-1 |
|---|
| Antenna Ports | 1 |
| Interface protocol | RAIN RFID / ISO 18000-63 and EPCglobal Gen2v2 compliant |
| Supported Regions | FCC 902-928 MHz, ETSI 865.6-867.6 MHz, China 920-925 MHz, Others for customization ( 865-868, 902-928 MHz ) |
| Output Power | 1-30dBm adjustable; 1dB step interval; +/- 0.5dB precision |
| Working Frequency | 865-868 / 920-925 / 902-928 MHz ( custom-design for frequency band ) |
| Antenna Interface | 50Ω RF connector MMCX Receptacle |
| Abmessungen / Dimensions [mm] | 57.2 x 36.8 x 7.6 |
| Gewicht / Weight [g] | 26 |
| IO Interface | 12 PIN FPC Connector, UART 3.3V TTL Level<br>Baud Rate: 115200bps |
| RF Chip | Impinj E310 | Impinj E510 | Impinj E710 |
| Read rate (max per-second) | 250 | 550 | 250 |
| Receive sensitivity (dBm) per ISO 18046-2 | -74 dBm | -81 dBm | -87 dBm |
| Read Range | Up to 30m (with 4dBi antenna & M750 tag) | Up to 20m (with 4dBi antenna & M750 tag) | Up to 30m (with 4dBi antenna & M750 tag) |
Typische Anwendungen
- Drucker
- Mobile Geräte
- Automatisierungstechnik
- Medizinische Geräte
- Automaten
Datenblätter
Für erweiterte Datenblätter und Dokumentation kontaktieren Sie bitte Meshed Systems unter office(at)meshedsystems.com.
Antennen & Kabel
Passende UHF Antennen und Antennenkabel für unsere RFID Reader finden Sie unter der Rubrik "UHF Antennen" sowie "Kabel & Adapter".
Die wichtigsten Eigenschaften der entsprechenden Kabeltypen sind unter "Kabeltyp" beschrieben.
