RFID Test in der Produktion

Tagsurance-3 für die RFID Transponder Fertigung

Tagsurance-3 Singlelane Controller

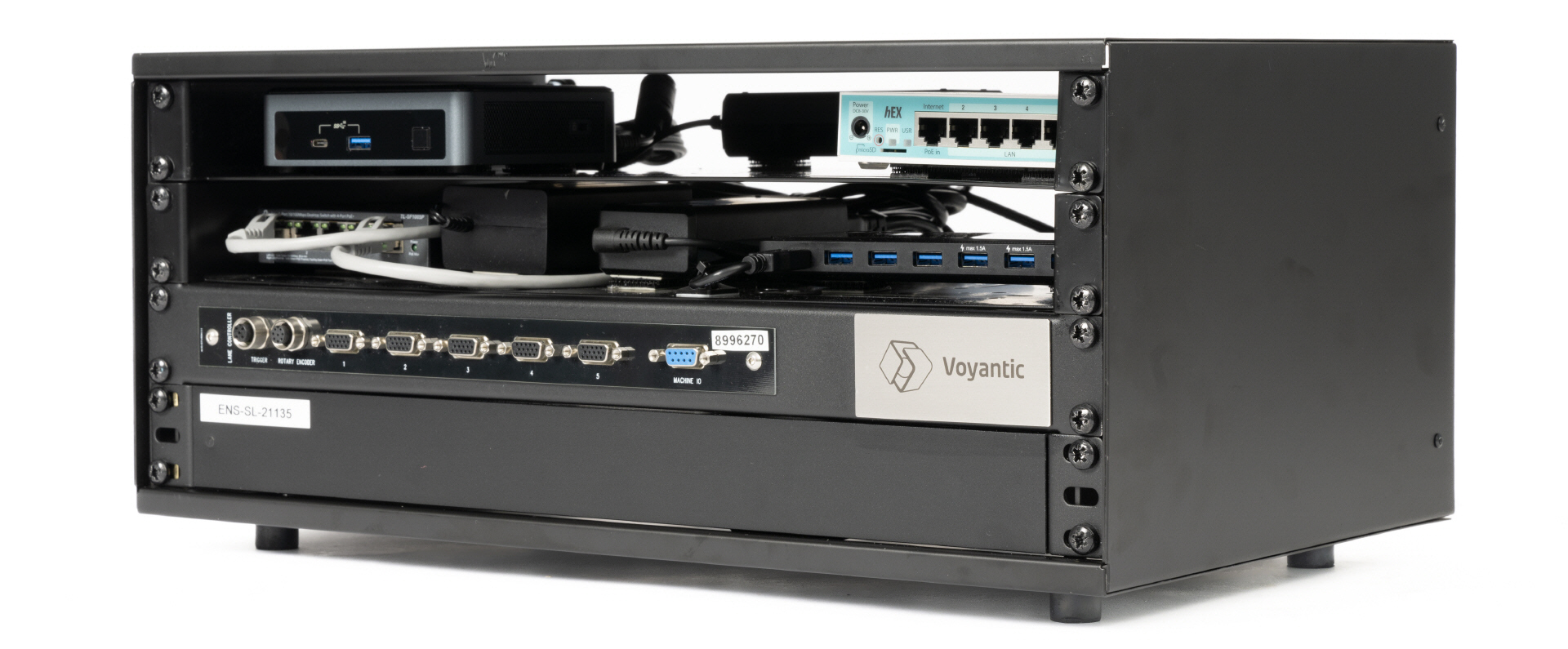

Tagsurance-3 Singlelane Controller

Qualitätssicherungslösung der nächsten Generation für Hochgeschwindigkeits-RFID-Tag-Produktionslinien

Voyantic Tagsurance-3 ist ein komplettes System zur Leistungsmessung von UHF- und HF-RFID-Inlays, -Tags (Transponder) und -Etiketten in verschiedenen Phasen des Produktionsprozesses, von der Chipmontage (Flip Chip) über die Etikettenverarbeitung (Konvertierung) bis hin zur Eingangskontrolle.

Das Tagsurance-3 System gibt vollen Einblick in die HF Leistung von RFID-Tags und führt nicht nur eine Funktionsprüfung sondern auch eine quantitative Beurteilung der Leistungsfähigkeit eines RFID Transponders durch. Es ist die perfekte Lösung, um sicherzustellen, dass die Produktionsqualität der entworfenen Qualität entspricht.

Tagsurance-3 Multilane Controller
Tagsurance-3 Multilane Controller

Wichtige Parameter wie die Empfindlichkeit eines Transponders sowie die vom Transponder rückgestrahlte HF Leistung können in der laufenden Produktion Inline bestimmt und in Echtzeit gegen Referenzwerte verglichen werden. Diese Verfahren ist dem bisher üblichen Go/NoGo (Gut/Schlecht Erkennung) Test gerade im UHF Bereich in jeder Beziehung überlegen und die einzige Möglichkeit, Transponder nach Ihren tatsächlichen Parametern zu qualifizieren.

Tagsurance 3 ist eine Komplettlösung mit Testgeräten, Antennen und anderer Hardware sowie einer benutzerfreundlichen, browserbasierten Benutzeroberfläche (GUI). Das System lässt sich einfach in jede bestehende oder neue Produktionsmaschine integrieren.

Das Tagsurance-3 System kann für die Qualifizierung, den Test und die Qualitätskontrolle von RFID RAIN und RFID NFC Transpondern für die Märkte in Europa, den USA und Asien eingesetzt werden. Somit ist bei konsequenter Anwendung des Tagsurance-3 Systemss eine deutliche Steigerung der Qualität von RFID RAIN und NFC Transpondern gewährleistet.

Anwendungen für das Tagsurance-3 System

  • Fertigungsmaschinen für RFID Inlays (Flip Chip Bonder)
  • Fertigungsmaschinen für RFID Labels
  • Fertigungsmaschinen für RFID Tickets
  • Fertigungsmaschinen für RFID Contactless Smart Cards

Merkmale des Tagsurance-3 System

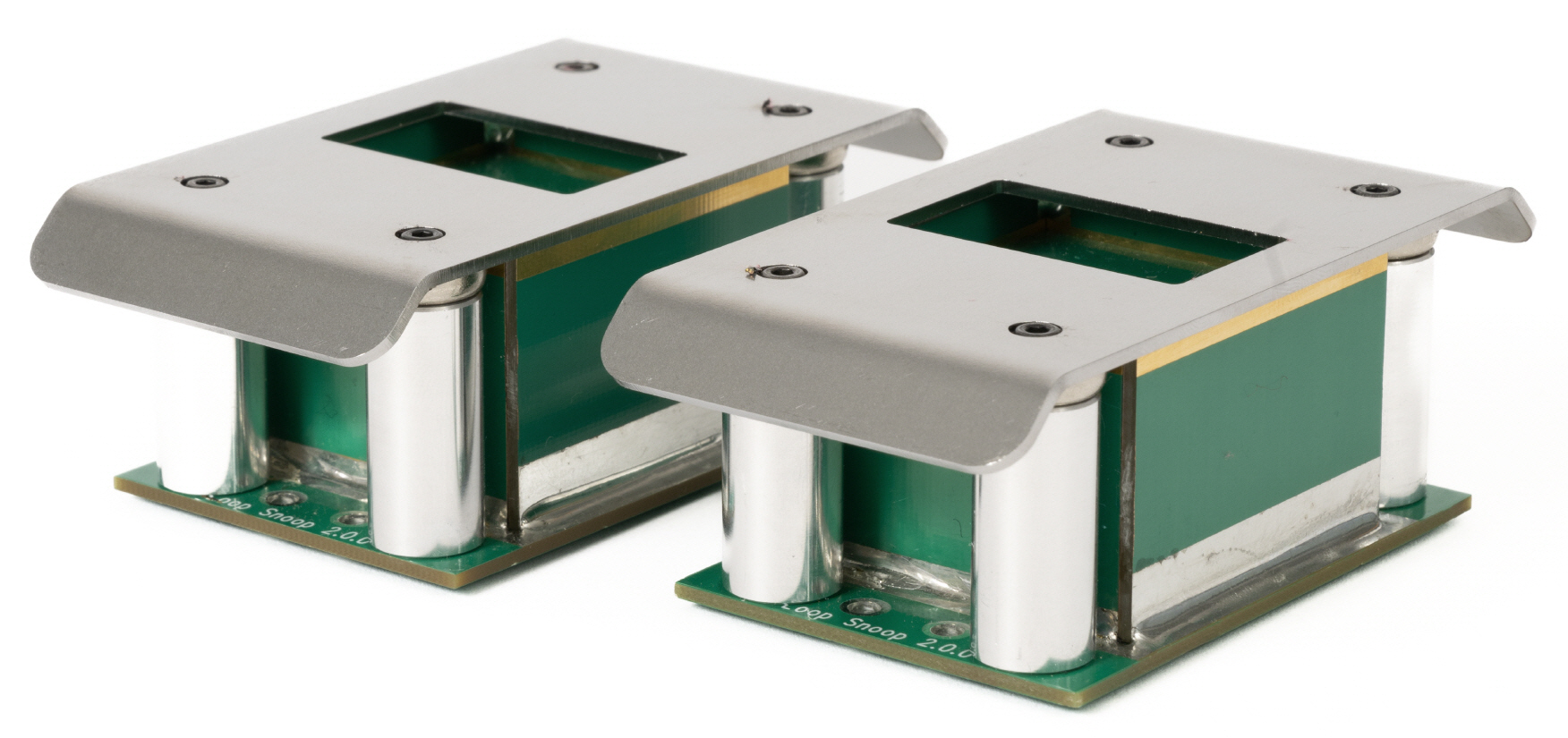

Tagsurance-3 Antennen
Tagsurance-3 Antennen
  • RFID RAIN-Qualitätsprüfung mit bis zu 150 Tags pro Sekunde und Spur
  • RFID HF NFC Qualitätsprüfung mit bis zu 30 Tags pro Sekunde pro Spur
  • Einrichten von bis zu 8 Bahnen (8 Tags parallel)
  • Einrichten von bis zu 5 Verarbeitungsstationen pro Bahn (UHF/HF-Prüfung, Schlechtteilmarkierung)
  • Messen Sie an mehreren Frequenzen in einem breiten Frequenzband
  • Bahngeschwindigkeiten bis zu 200 m/min
  • Ansteuerung SchlechtteilmarkierungDigitale IO-Signale verfügbar

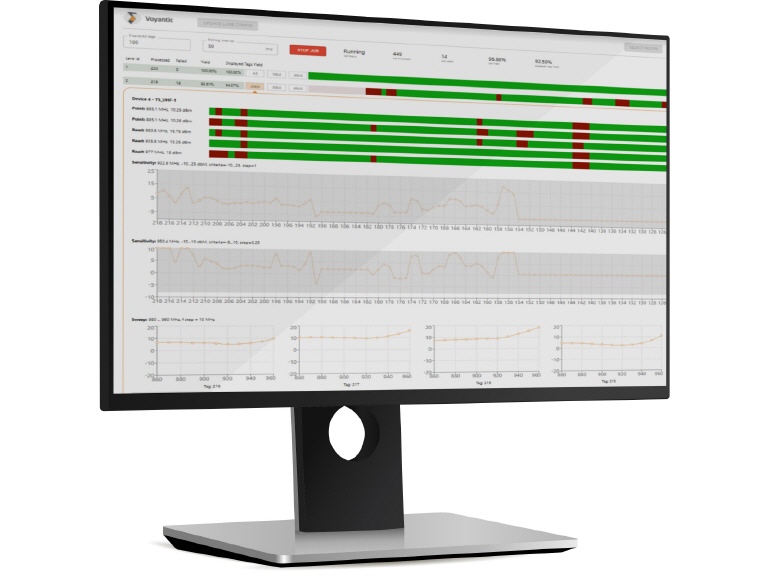

  • Beinhaltet eine vollständige grafische Benutzer Oberfläche (GUI) für die Einrichtung und Bedienung des Systems
  • Vollständige REST-API für Softwareintegration

Vorteile des Tagsurance-3 System

  • Inline Hochgeschwindigkeitsprüfung mit hoher Genauigkeit
  • Keine Kompromisse zwischen Effizienz und Qualität. Tagsurance-3 ermöglicht beispielsweise Dreipunkttests auch bei hohen Geschwindigkeiten mit genauen Messergebnissen

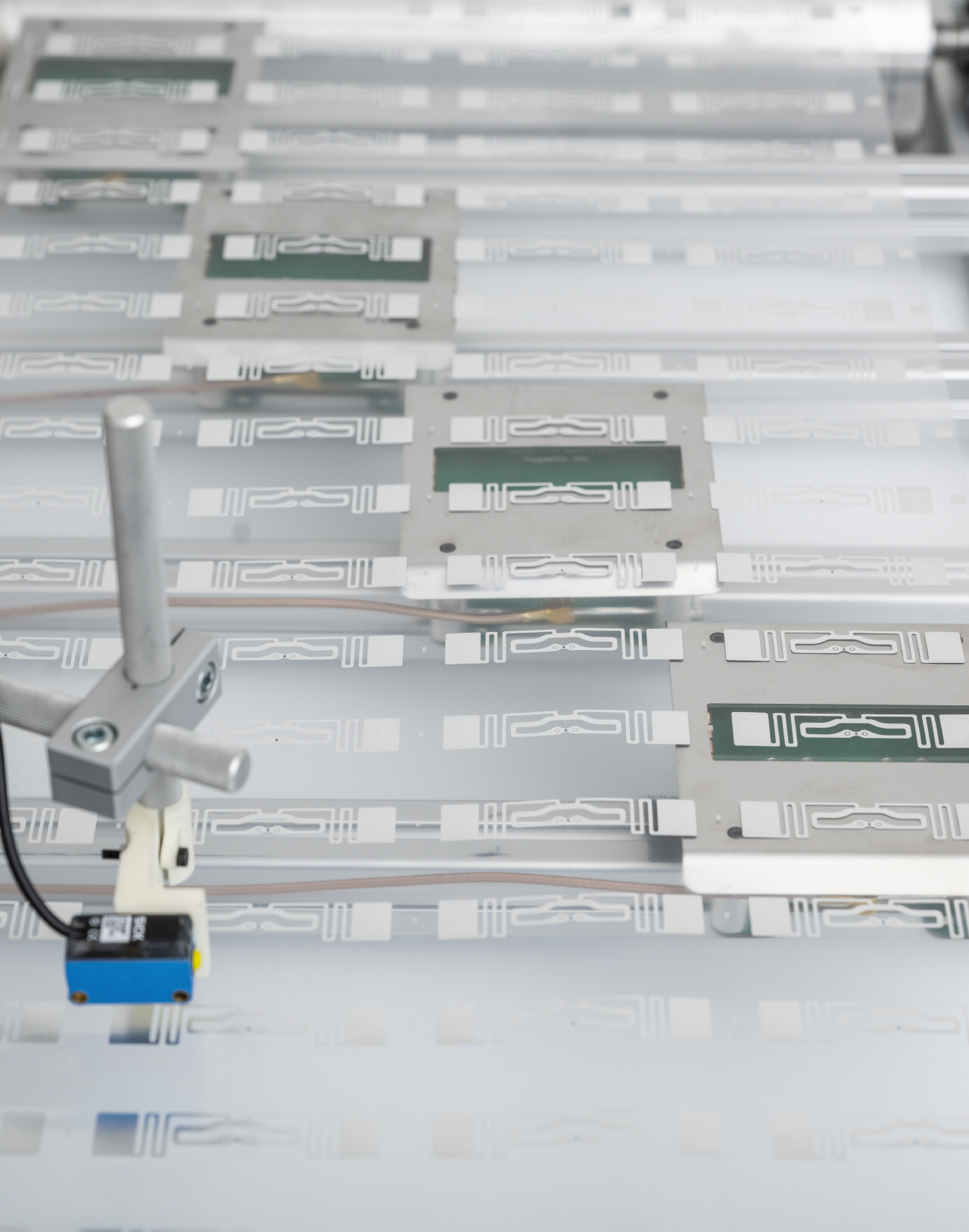

  • Die Installation von Tagsurance-3 ist schnell und problemlos. Die Hardware lässt sich einfach in eine Vielzahl unterschiedlicher Maschinentypen integrieren
  • Der Tagsurance-3 Controller ist sofort einsatzbereit
  • Die Bedienoberfläche ist browserbasiert und einfach zu bedienen.Anschrauben, konfigurieren, Rezept einstellen und GO
  • Zukunftssicher und skalierbar.
  • Das Tagsurance-3 System ist modular, skalierbar und zukunfstsicher. Das System wächst mit Ihren Produktionsanforderungen von 1 bis 8 Bahnen mit 1-5 Stationen pro Bahn
  • Einfache Integration in neue und bestehende Produktionsmaschinen
  • Dasselbe System kann in verschiedenste Maschinentypen eingebaut werden; kleine und große Maschinen, Hochgeschwindigkeitsmaschinen, Kompaktmaschinen, Chip-Montage (Flip Chip Bonder), Verarbeitungsmaschinen, Reel-to-Reel-Maschinen, was auch immer

Hardware des Tagsurance-3

Zu den Hauptkomponenten des Tagsurance-3 Systems gehören:

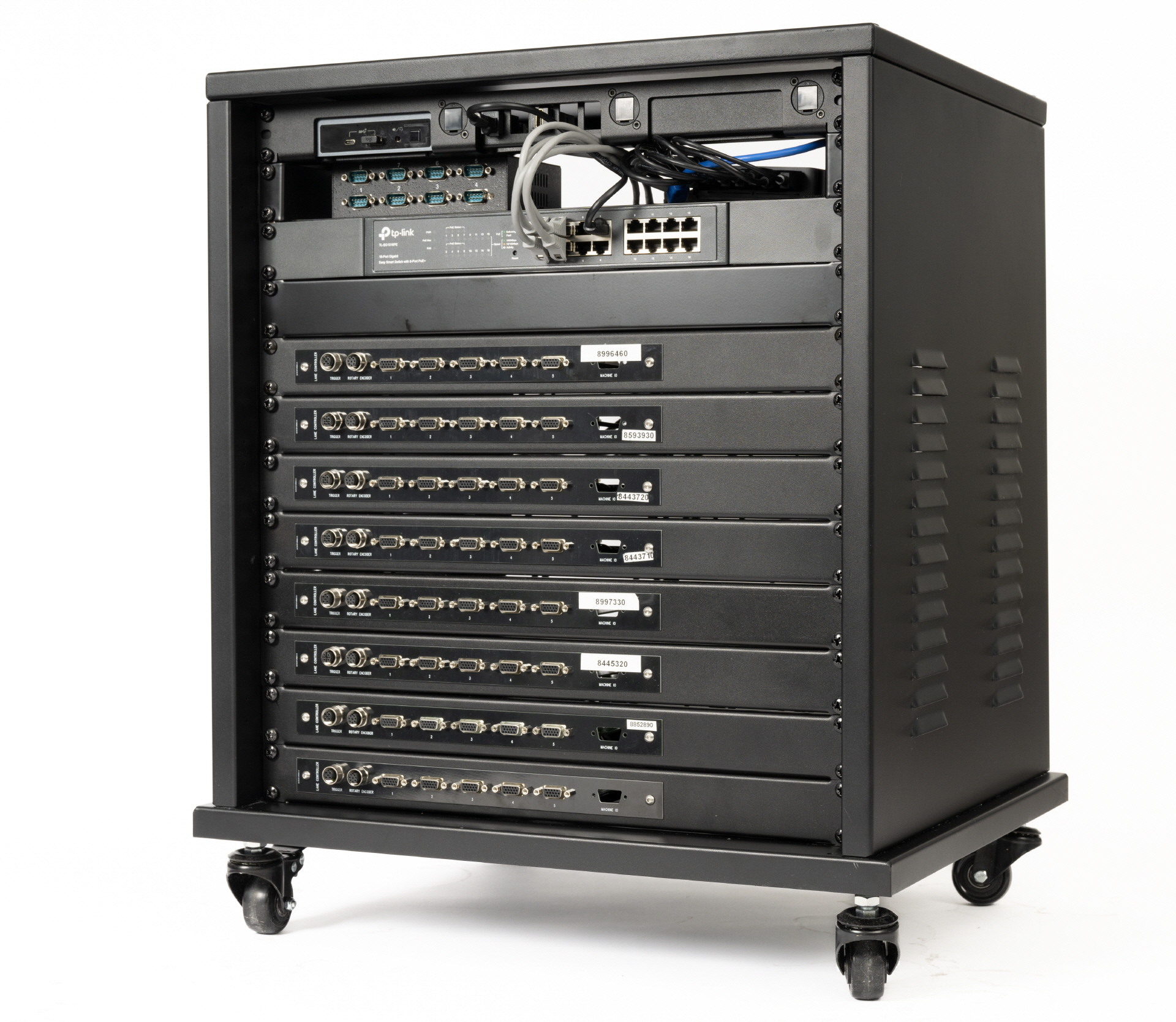

  • Tagsurance Controller-Rack zum Triggern, Sequenzierung, REST-API und Bediener-UI
  • Messgeräte
  • Antennen
  • Trigger
  • Drehgeber
  • Verkabelung
  • Tagsurance-3 UHF-SL

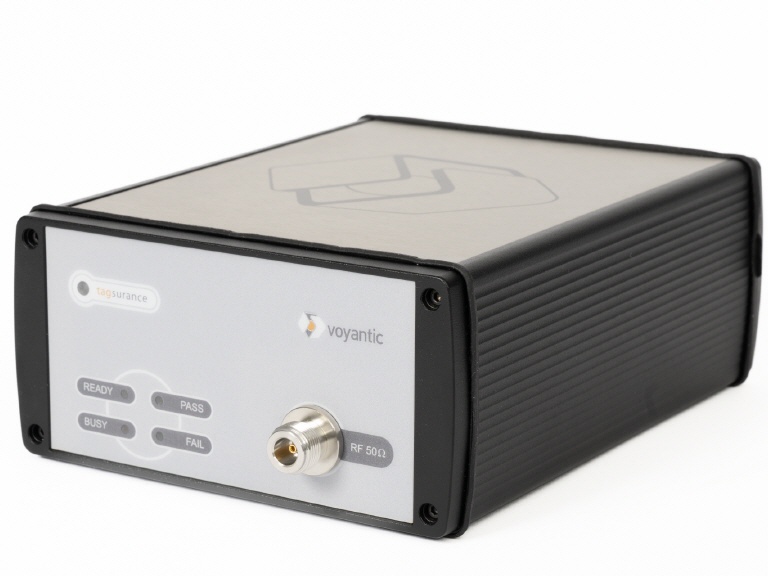

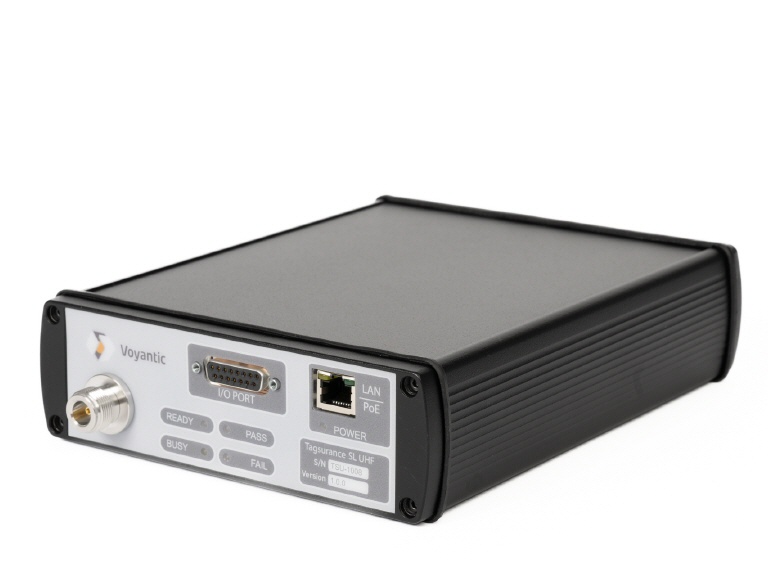

    Der neue Tagsurance-3 UHF-SL Controller ist auf Geschwindigkeit optimiert. Die Hardware jedes Tagsurance Controller besteht aus der zentralen Messbox (Basic Unit), die sowohl Sender, Empfänger als auch die Elektronik zur Demodulation, Auswertung und Interpretation der HF Signale sowie zur Steuerung der digitalen I/O enthält. In diesem spezielle Fall des UHF-SL wird zum Erreichen einer extremen Geschwindigkeit die Kalkulation der Messergenebisse auf den UHF-SL Controller und den Tagsurance Lane Controller aufgeteilt. Die Messbox zeigt durch LED Signale, unabhängig von der zentralen Auswertesoftware, die elementaren Systemzustände (Sender aktiv / Empfänger aktiv) an.

  • Tagsurance UHF

    Der bekannte und sich weltweit in großer Stückzahl im Einsatz befindliche Tagsurance UHF Controller kann auch mit dem neuen Tagsurance 3 System verwendet werden. Damit ist ein Aufrüsten bestehender Systeme mit dem Tagsurance-3 möglich. Die Hardware jedes Tagsurance Controller besteht aus der zentralen Messbox (Basic Unit), die sowohl Sender, Empfänger als auch die Elektronik zur Demodulation, Auswertung und Interpretation der HF Signale sowie zur Steuerung der digitalen I/O enthält. Die Messbox zeigt durch LED Signale, unabhängig von der zentralen Auswertesoftware, die elementaren Systemzustände (Sender aktiv / Empfänger aktiv) an.

  • Tagsurance HF

    Der bekannte Tagsurance HF Controller kann auch mit dem neuen Tagsurance 3 System verwendet werden. Damit ist ein Aufrüsten bestehender Systeme mit dem Tagsurance-3 möglich. Die Hardware jedes Tagsurance Controller besteht aus der zentralen Messbox (Basic Unit), die sowohl Sender, Empfänger als auch die Elektronik zur Demodulation, Auswertung und Interpretation der HF Signale sowie zur Steuerung der digitalen I/O enthält. Die Messbox zeigt durch LED Signale, unabhängig von der zentralen Auswertesoftware, die elementaren Systemzustände (Sender aktiv / Empfänger aktiv) an.

Software des Tagsurance-3

Die Software für die Steuerung des Testablaufes ist, um optimale Geschwindigkeit und ein reproduzierbares Echtzeitverhalten zu erreichen, lokal in der Firmware der Messbox (Basic Unit) implementiert . Die Testsequenzen können auch vorab bequem mittels eines Windows PC erstellt werden. Die Anzeige der Ergebnisse kann, muss aber nicht auf einem PC erfolgen.

  • Grafische Benutzeroberfläche

    Im Tagsurance-3 System können mit Hilfe der grafischen Benutzeroberfläche verschiedene Testmodi kombiniert werden. Dies ermöglicht die Erstellung eines vollautomatischen Testablauf der sicherstellt, Transponder genau nach den Anforderungen des Marktes zu testen.

  • Resultate

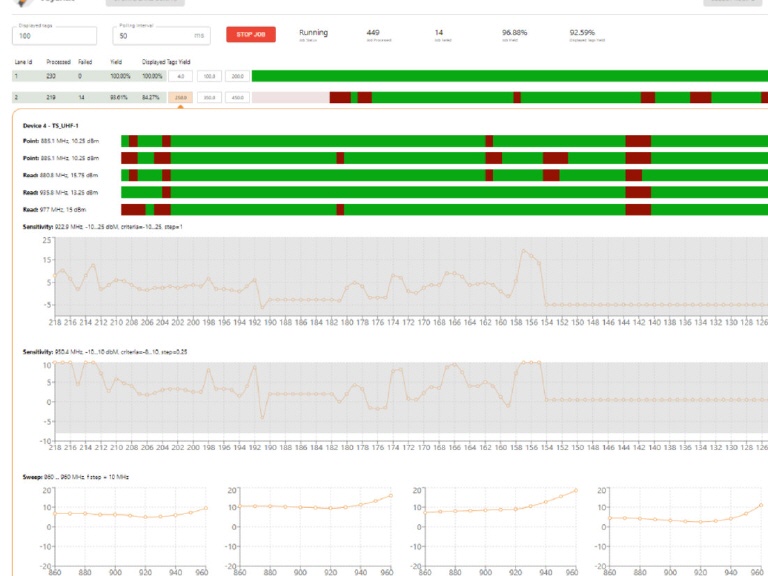

    In der grafischen Benutzeroberfläche kann der Maschinenbediener (Operator) jederzeit den Zustand des Gesamtsystems überwachen. Fehlerhafte Transponder werden grafisch in der jeweiligen Spur angezeigt.

  • Point Test Mode

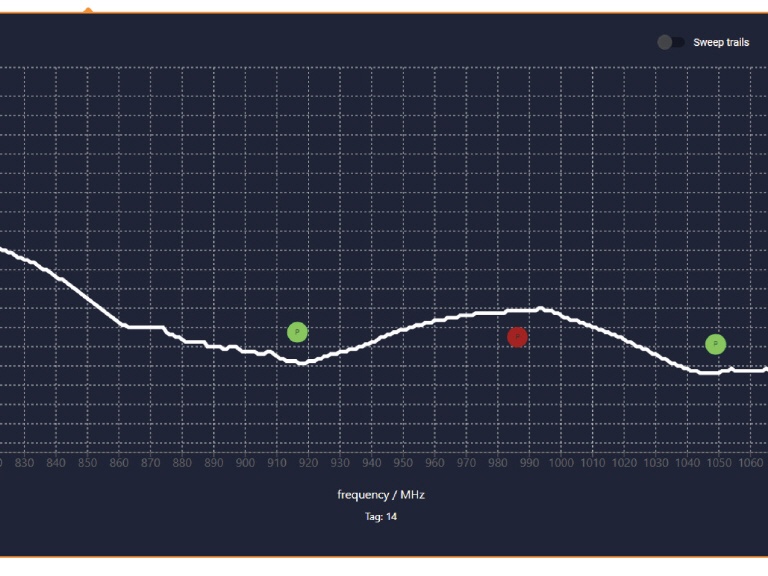

    Der Punkttest prüft, ob ein RFID Transponder bei einer vorgegebenen Kombination aus Frequenz und eingestrahlter Leistung antwortet. Die verwendeten Befehle hängen vom Protokoll ab. Zum Beispiel wird das Query Command für 18000-6C (UHF) verwendet. Dieser Test ist der am häufigsten verwendete Qualitätstest bei hohen Geschwindigkeiten und kann praktisch in jeder Art von Produktions- oder Testmaschine eingesetzt werden um sicherzustellen, dass die Tags genau den gewünschten Anforderungen entsprechen.

  • Sensitivity Test

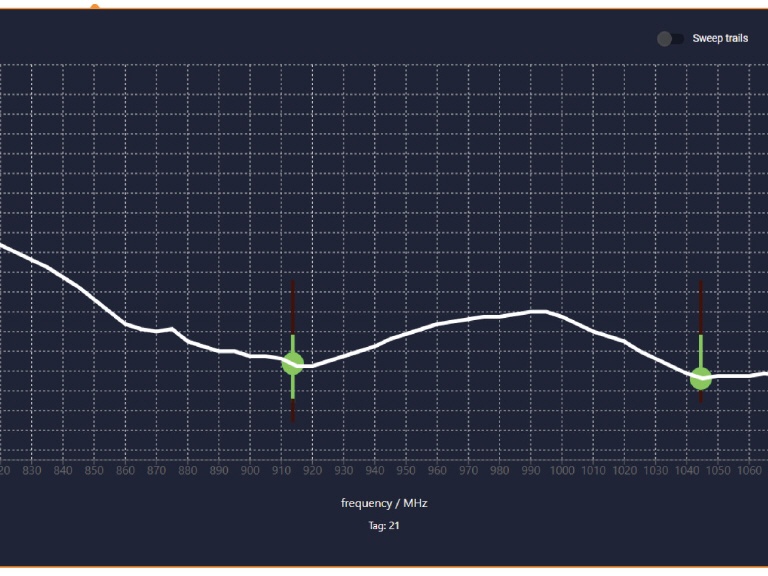

    Der Empfindlichkeitstest findet die Tag-Empfindlichkeit auf vorgegebener Frequenz unter Verwendung der binären Baumsuche. Der Empfindlichkeitstest ist ein schneller und einfacher Weg um Trenddaten zu sammeln und die Transponder auszusortieren, die nicht den vorgegebenen Leistungsdaten entsprechen. Die Prüfdauer kann durch Verringerung der Auflösung oder des Leistungsbereichs verkürzt werden.

  • Frequency Sweep

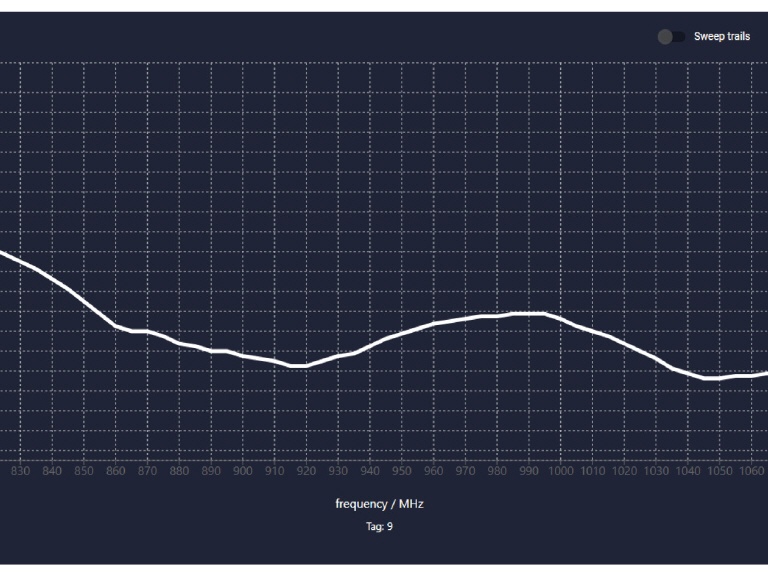

    Der Frequenz-Sweep-Test ist eine Folge von Messungen bei variabler Frequenz. Diese Messung sammelt die meisten Daten und ist mehr ein Werkzeug zur Messung von Mustern in der Einrichtungsphase als ein Test für die laufende Produktion. Basierend auf den damit gewonnenen Informationen kann der Hochgeschwindigkeitstest in der Produktion korrekt und vor allem einfacher und schneller konfiguriert werden.
