UHF RFID Module CAEN

Meshed Systems bietet UHF RFID Reader Module des italienischen Herstellers CAEN nach EPC Class1 GEN2 und ISO 18000-6C - ISO 18000-63 für die Integration in bestehende oder neu zu entwickelnde Geräte an, um diese mit entsprechenden RFID Funktionen zu erweitern.

Typische Anwendungen

  • Mobile Geräte (PDA)
  • Embedded Systeme
  • Etiketten Drucker
  • Etikettiermaschinen
  • Sondermaschinen
  • Automatisierungstechnik
  • Testsysteme
  • Sensorik
  • Terminals

Eigenschaften und Vorteile der CAEN Module

Kompatibilität Die neuen Module Lepton 3 und Lepton 7 sind kompatibel mit den weit verbreiteten RS500 & RS1000 Modulen von Impinj
weiter Frequenzbereich 860-960 MHz Weltweiter Einsatz möglich (EU ETSI, FCC USA, Japan, China, Korea, Taiwan, Australia/New Zealand, Singapore & Hong Kong)
einfaches Kommunikationsprotokoll einfache Integration in unterschiedlichste Softwareumgebungen (Windows, Linux, VAX, QNX ...)
Standard Schnittstellen einfache Integration in neue und bestehende Geräte wie Tablett, Drucker, PDA und Terminals
Sehr geringe Baugröße Integration auch bei geringstem Platzangebot
Multiprotokoll - Unterstützung höchste Flexibilität bei der Auswahl der für die Anwendung geeigneten Transponder

Spezifikationen:

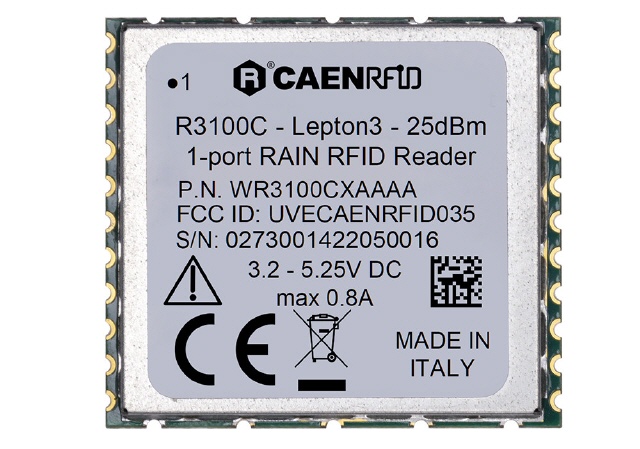

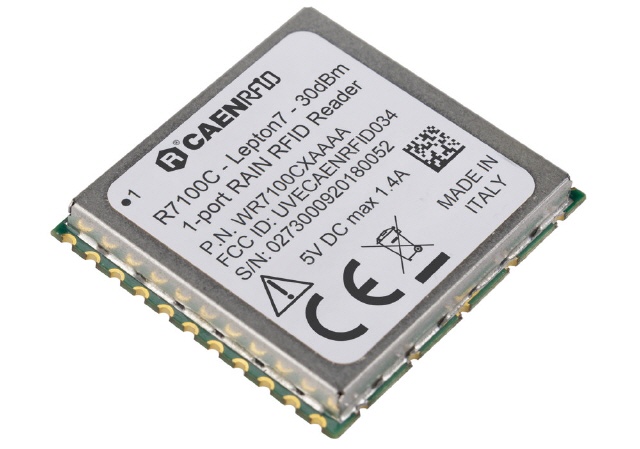

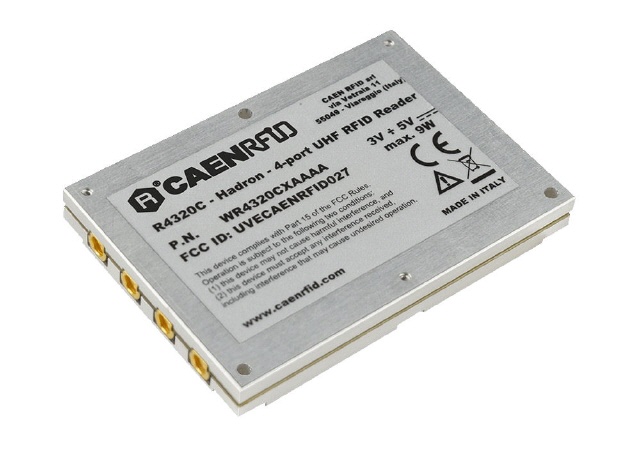

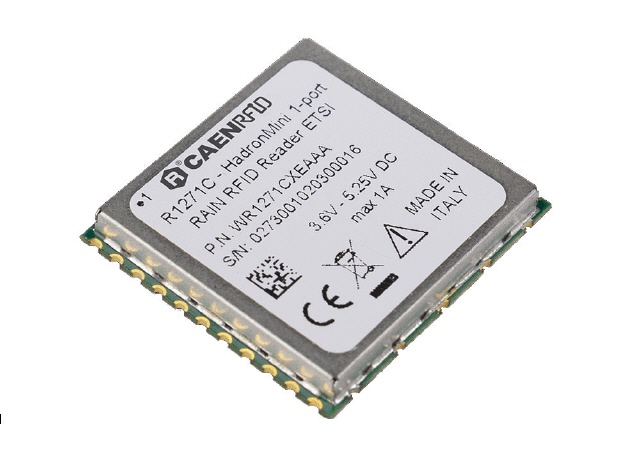

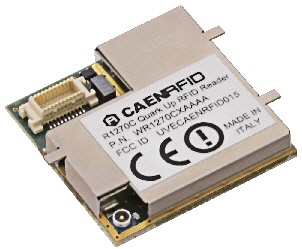

  R1270 Quark Up Hadron Hadron mini Lepton3 Lepton7

      Pin kompatibel mit Impinj RS500 & RS1000 pin-to-pin kompatibel mit Impinj RS500 & RS1000 sowie CAEN Hadronmini pin-to-pin kompatibel mit Impinj RS500 & RS1000 sowie CAEN Hadronmini
Frequenz: 865.600÷867.600 (ETSI EN 302 208 v3.1.1)
902÷928 MHz (FCC part 15.247)
865.600÷867.600 MHz (ETSI EN 302 208 v3.1.1)
902÷928 MHz (FCC part 15.247)
865.600÷867.600 MHz (ETSI EN 302 208 v. 3.1.1)
902÷928 MHz (FCC part 15.247)
865.600÷867.600 MHz (ETSI EN 302 208 v. 3.3.1)
902÷928 MHz (FCC part 15.247)
865.600÷867.600 MHz (ETSI EN 302 208 v. 3.3.1)
902÷928 MHz (FCC part 15.247)
Standards: EPC Class 1 Gen 2 – ISO18000-63 EPC Class 1 Gen 2 – ISO18000-63 EPC Class 1 Gen 2 – ISO18000-63 EPC Class 1 Gen 2 – ISO18000-63 EPC Class 1 Gen 2 – ISO18000-63
Ausgangsleistung: Programmable in 18 levels (1dB step) from 10dBm to 27dBm (from 10mW to 500mW) conducted Programmable from 10dBm to 31.5dBm (30dBm for FCC) Configurable from 10 dBm to 27 dBm (from 10 mW to 500 mW) conducted power Configurable from 10dBm to 25dBm (from 10mW to 316mW) conducted power Configurable from 10 dBm to 30 dBm (from 10mW to 1W) conducted power
Empfindlichkeit:   -84dBm – 10%PER, assuming 20 dB antenna RL @ 31.5 dBm output -75dBm – 1%PER, assuming 15 dB antenna RL @ 27 dBm output
-80dBm – 1%PER, assuming 20 dB antenna RL @ 27 dBm output
-72dBm – 10%PER, assuming 20dB antenna RL @ 25dBm output -85dBm – 10%PER, assuming 20 dB antenna RL @ 30 dBm output
Schnittstelle:
Digitale Ein-/ Ausgänge: 4 GPIO programmierbar 4 I/O lines 3.3V out @ 3mA; 5V tolerant 4 I/O lines 3.3 V level
Iout = 8 mA max.
4 I/O lines 3.3 V level
Iout @ 8 mA max.
4 I/O lines 3.3 V level
Iout @ 8 mA max.
Stromaufnahme: 500 mA Scan Mode, 150 Ma Idle, 10 mA Sleep Mode typical, 5uA Deep Sleep Mode 8.5W peak (TX/RX mode) 700 mA @ 5 V – RF out = 27 dBm
1000 mA @ 3.6 V – RF out = 27 dBm
55 mA in idle mode – Ready to receive IRI packets – Lower latency to return to Active mode.
10 mA in idle mode – Ready to receive IRI packets
0.45 mA – GPIO activity or WKUP rising edge required to wakep part.
0.08 mA – WKUP rising edge required to wakep part.
– 800 mA @ RF out = 25 dBm
– 5 mA in idle mode – Ready to receive commands
1.4 A @ 5 V – RF out = 30 dBm
5 mA in idle mode – Ready to receive commands
Antennenanschluss: U.FL type 4 MMCX jacks 50 Ohm mono-static RF port on a single pin 50 Ohm mono-static RF port on a single pin 50 Ohm mono-static RF port on a single pin
Spannungs- Versorgung: 5.0 VDC+/-5% 3,5 VDC ÷ 5.5 VDC 3.6 to 5.25 V DC 3.2 ÷ 5.25 V DC 4.75 ÷ 5.25 V DC
Gewicht: 5 g 35 g 4.6 g 5.4 g 5.4 g
Abmessungen: 25 x 25 x 6 mm 60 x 42 x 7,5 mm 29 x 32 x 3.8 mm 32 x 29 x 4.1 mm 32 x 29 x 4.1 mm
Betriebstemperatur: -10 °C to +55 °C -20°C to +60°C -20°C to +70°C -20°C to +70°C -20°C to +70°C
Bauform:     32 pin surface mount module (SMT compatible) 32 pin surface mount module (SMT compatible) 32 pin surface mount module (SMT compatible)
