UHF RFID Modul Nova

UHF 860-960 MHz UHF Reader Modul Nova

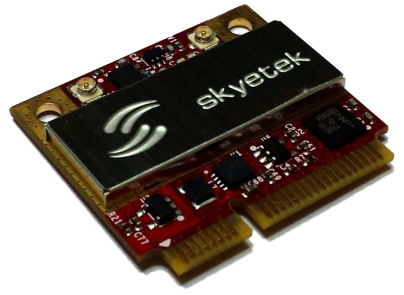

RFID Modul SkyeTek Nova

Das Nova Modul stellt einen Durchbruch in der UHF RFID Technologie dar. Zum ersten Mal ist es gelungen, ein kleines Modul bei gleichzeitig hoher HF Ausgangsleistung zur Integration in unterschiedliche Geräte zu realisieren.

Mit den Reader Modulen der bisherigen Mx Familie (M1, M1 mini, M2, M4, M9) besteht Kompatibilität des Kommunikationsprotokolls.

Typische Anwendungen

Wie das M7 UHF, das M2 HF und das M4 HF Modul basiert das Nova auf der Common Blade Architektur von SkyeTek. Dies bedeutet für die Praxis:

Eigenschaften und Vorteile des Nova Moduls

weiter Frequenzbereich 860-960 MHz Weltweiter Einsatz möglich (EU ETSI, FCC USA, Japan, China, Korea, Taiwan, Australia/New Zealand, Singapore & Hong Kong)
einfaches Kommunikationsprotokoll einfache Integration in unterschiedlichste Softwareumgebungen (Windows, Linux, VAX, QNX ...)
Standard Schnittstellen einfache Integration in neue und bestehende Geräte wie Tablett, Drucker, PDA und Terminals
Sehr geringe Baugröße Integration auch bei geringstem Platzangebot
Multiprotokoll - Unterstützung höchste Flexibilität bei der Auswahl der für die Anwendung geeigneten Transponder

Spezifikationen: RDU-NOVA

Frequenz: 860-960 MHz (ETSI und FCC)
Standards: EN 302 208
FCC Part 15.247
Ausgangsleistung: bis 27 dBm (wählbar in 0,1 dBm Schritten, Genauigkeit +/-1 dBm)
Antenne: 2 externe 50 Ohm Ports
Antennenanschluss: U.FL
Lesereichweite: bis zu 8m mit 8 dB Patch Antenne, ETSI Modus, ISO18000-6C Transponder
Multi-tag Reading: ISO 18000-6C / EPC Class1 GEN2; Impinj: EPC Class 1 Gen2 Monza3, EPC Class 1 Gen2 Monza4; EPC Class 1 Gen2 Monza5; ST Micro: EPC Class 1 Gen2 XRA G2; Texas Instruments: TI GEN2 EPC; Philips/NXP: EPC Class 1 Gen2 U-Code G2
Host Interface: UART TTL, USB 2.0, I2C, SPI Mode1
Host Datenrate: Seriell TTL (N,8,1) = 9600 to 115200 baud rate; USB Full Speed 12 Mb/s, SPI bis 5 MHz, I2C 400 / 100 kHz
Interface: 52 pin Mini PCIe (Molex N/A 0679101002)
Firmware: FLASH Speicher für Firmware Update
Digitale Ein-/ Ausgänge: 4 GPIO programmierbar
Betriebstemperatur: -20 bis +70 Grad C
Lagertemperatur: -40 bis +125 Grad C
Feuchtigkeit: 10-90%, nicht kondensierend
Baugröße (LxBxH): 30 x 25 x 5 mm
Gewicht:
Spannungsversorgung: 2,0 bis 5,5V DC
Stromaufnahme: 500 mA Scan Mode, 150 Ma Idle, 10 mA Sleep Mode typical, 5uA Deep Sleep Mode

Bestellinformation

SkyeTek Nova Modul: RDU-NOVA
SkyeTek Nova Development Kit: RDU-NOVA-DEV
