Tagformance HF

Tagformance HF

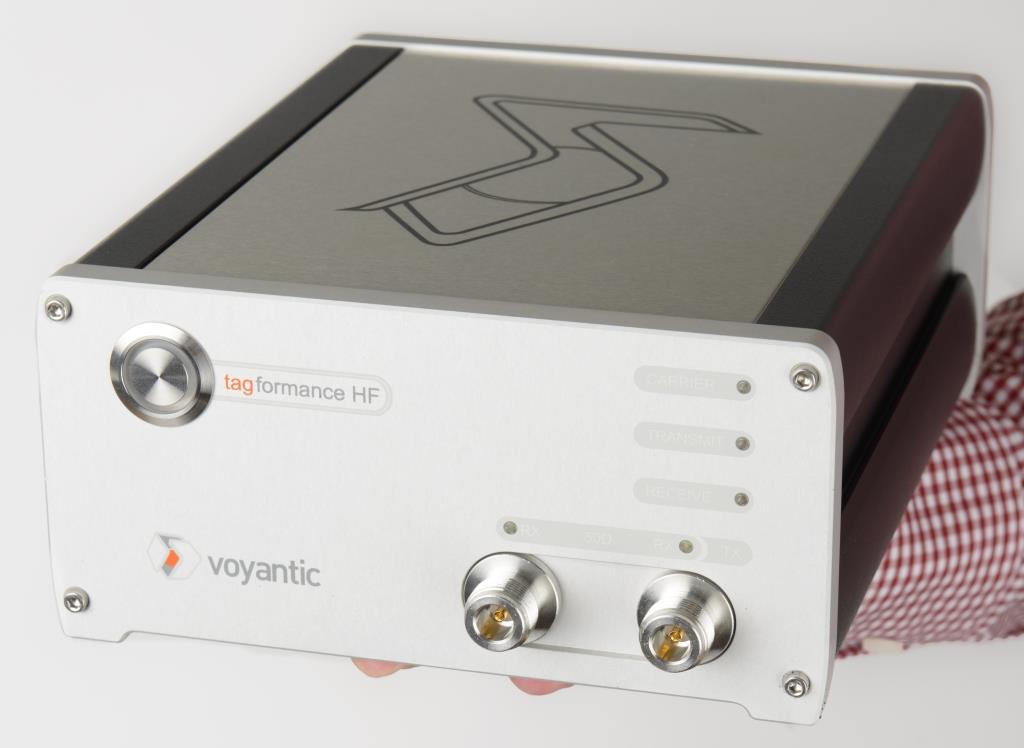

RFID & NFC Testsystem Main Unit

Voyantic Tagformance HF ist ein kompaktes, einfach zu bedienendes Testsystem zur Überprüfung der Leistungsfähigkeit von HF Transpondern (13,56 MHz) nach ISO 15693 und ISO 14443 A&B bzw. NFC (Near Field Communication).
Das System besteht aus einer Messbox (Main Unit) und der entsprechenden Software mit graphischer Benutzeroberfläche lauffähig unter Windows. Wichtige Parameter wie die Empfindlichkeit oder die Resonanzfrequenz eines Transponders können mit dem Tagformance HF Mess- und Testsystem einfach, schnell und hochgenau bestimmt werden.

Tagformance HF RFID & NFC Testsystem

Möglichkeiten des Tagformance HF Systems

Tagformance HF RFID & NFC Testsystem Benutzeroberf

Vorteile

Tagformance HF RFID & NFC Testsystem Antenne

Tagformance HF Main Unit

Mit Hilfe dieser Messungen sind Aussagen darüber möglich, auf welchen Frequenzbereich ein Transponder optimal abgestimmt ist und wie sich dieser Transponder in der konkreten Anwendung verhält. Dies schließt den Montageort auf dem zu identifizieren Objekt (z.B. ID Karte, Ausweis, Eintrittskarte) natürlich mit ein. Das Testsystem arbeitet im Frequenzbereich von 10 bis 28 MHz mit einer Leistung bis 24 dBm. Die intuitive Benutzerführung erleichtert es auch ungeübten Mitarbeitern das System in kurzer Zeit in Betrieb zu nehmen und erfolgreich zu bedienen. So ist höchste Produktivität auch in der Messtechnik gewährleistet.

Spezifikationen

Frequenzbereich: 10 bis 28 MHz
Ausgangsleistung: -10 bis 27 dBm
Antennenstecker Ausgang: N female
Antennenstecker Eingang: N female
Unterstützte Protokolle: ISO 15693
ISO 14443 A and B
Testfunktionen: Load Modulation Test (Backscatter) Power sweep on a selected frequency while measuring the tag's response signal strength.
  Active Threshold Sweep: Sweeps through the selected frequency range and detects the minimum required transmit power for correct tag response to a query command at each frequency point.
  Impedance Measurement S11 , Z, f, Q
Optionale Funktionen und Zubehör: Automatische Entfernungsmessung, kontrolliert Bewegung zwischen Antenne und Transponder vollautomatisch gesteuert durch die Testsoftware
  HF Testkammer (Anechoic Chamber)
PC Interface: TCP / IP
Betriebssystem für Testsoftware: Microsoft Windows XP, Microsoft Win7 (32/64 bit)
Abmessungen Messbox: 250 x 88 x 300 mm
Gewicht: 3,7 kg
Spannungsversorgung (ext. Netzteil): 110-230 VAC / 50-60 Hz mit externem Netzteil

Bestellinformation Tagformance HF

TF-HF: Tagformance HF Measurement Unit
TF-HF-GUI: Graphical User Interface Software
TF-HF-HCK: Hand Carry Kit mit Carrying Case, Loop Antennas, RF Cable, Ethernet Cable and PSU (Power Supply Unit)
